Abexo Ampel-Zeitsteuerung von Ampelphasen APE - 511 / 2050
- Artikel-Nr.: 43000
BESCHREIBUNG DER TIMING-PARAMETER
(Grünes Timing 1) =... mehr
"Abexo Ampel-Zeitsteuerung von Ampelphasen APE - 511 / 2050"
BESCHREIBUNG DER TIMING-PARAMETER
(Grünes Timing 1) = Timing von Grün für Ampel 1 ausgedrückt in Sekunden, also auchZeitpunkt Rot für Ampel 2
Standard: 10 Sek.Min: 1 Sek.Max: 240 Sek.
Standard: 10 Sek.Min: 1 Sek.Max: 240 Sek.
(Grüne Ampel 2) = Grüne Zeit für Ampel 2 ausgedrückt in Sekunden, also auch Zeitpunkt Rot für Ampel 1.
Standard: 10 Sek.Min: 1 Sek.Max: 240 Sek.
Standard: 10 Sek.Min: 1 Sek.Max: 240 Sek.
(Räumungszeit) = Zeitraum vor dem Farbwechsel, in dem beide Ampeln rot sind, die es Autos ermöglicht, den Bereich zu räumen.
(Gelbe Lichtzeit) = Wenn das System auf ein 3-Licht-Setup geregelt ist, stellt DIP2 =1 die Gelbzeit ein. Andernfalls wird bei DIP2=0 und DIP5=1 TAR verwendet, um die Blinkzeit einzustellen. Standard: 0 Sek.Min: 0 Sek.Max: 15 Sek..
(Mixed Logic Time):
Stellen Sie mit DIP1 = 2 den Zeitpunkt für den Lichtwechsel ein, falls keineBuchungen. Nach dem Wert 240 variiert die Skala von 1 bis 60 Sekunden. Standard: 120 Sek.Min: 30 Sek.Max: 840 Sek
Stellen Sie mit DIP1 = 2 den Zeitpunkt für den Lichtwechsel ein, falls keineBuchungen. Nach dem Wert 240 variiert die Skala von 1 bis 60 Sekunden. Standard: 120 Sek.Min: 30 Sek.Max: 840 Sek
Beschreibung der Funktionen
(Funktionslogik): Standard: 0
0. Bei Buchung mit Kontrollgeräten
1. Zeitgesteuert
2. Gemischte Logik Weitere Details zu den Funktionslogiken finden Sie auf der folgenden Seite
0. Bei Buchung mit Kontrollgeräten
1. Zeitgesteuert
2. Gemischte Logik Weitere Details zu den Funktionslogiken finden Sie auf der folgenden Seite
(Ampel mit 3 Ampeln): Standard: 0
Diese Funktion bestimmt, ob die angegebene Ampel zwei oder hat drei Lichter. 0 = 2 Lichter 1 = 3 Lichter
Diese Funktion bestimmt, ob die angegebene Ampel zwei oder hat drei Lichter. 0 = 2 Lichter 1 = 3 Lichter
(Verhalten bei Ruhelicht mit DIP1 = 0): Standard: 0
0. Alle Lichter ausgeschaltet
1. Licht 1 grün, Licht 2 rot
2. Leuchte 1 rot. Licht 2 grün
3. Beide Lichter 1 und 2 rot
0. Alle Lichter ausgeschaltet
1. Licht 1 grün, Licht 2 rot
2. Leuchte 1 rot. Licht 2 grün
3. Beide Lichter 1 und 2 rot
(Verhalten im Alarmzustand) = Der Alarmzustand wird erst aktiviert, wenn Eingang3 angesprochen wird. Standard: 0
0. Beide Lichter blinken rot
1. Licht 1 grün, Licht 2 rot
2. Licht 1 rot, Licht 2 grün
3. Beide Lichter rot
ACHTUNG: die entsprechenden Lösch- bzw. Orangenlichtzeiten werden vor dem Umschalten auf Alarm ausgeführt Zustand
0. Beide Lichter blinken rot
1. Licht 1 grün, Licht 2 rot
2. Licht 1 rot, Licht 2 grün
3. Beide Lichter rot
ACHTUNG: die entsprechenden Lösch- bzw. Orangenlichtzeiten werden vor dem Umschalten auf Alarm ausgeführt Zustand
(Blinken vor dem Schalten des Lichts) Standard: 0
0. Kein Blinken während TAR; wenn DIP2 = 0, also die Ampel mit zwei Ampeln ausgewählt ist, werden die Ampeln Farben ändern sich nicht
1. Blinken aktiv vor dem Schalten der Lichter, wenn DIP2 = 0, dann setzt das TAR-Symbol im Zeitmenü die Blinkzeit
0. Kein Blinken während TAR; wenn DIP2 = 0, also die Ampel mit zwei Ampeln ausgewählt ist, werden die Ampeln Farben ändern sich nicht
1. Blinken aktiv vor dem Schalten der Lichter, wenn DIP2 = 0, dann setzt das TAR-Symbol im Zeitmenü die Blinkzeit

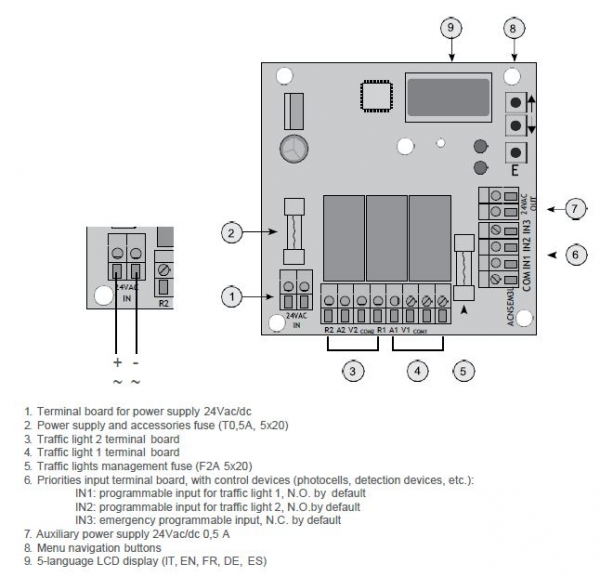

(EINGANG 1 Verhalten) = 0. N.O. Eingang 1. N.C.-Eingang Standard: 0
(Verhalten von EINGANG 2) = 0. N.O. Eingang 1. N.C.-Eingang Standard: 0
(INPUT 3 Notfallverhalten) = 0. N.C.-Eingang 1. N.O. Eingang Standard: 0
BESCHREIBUNG DER FUNKTIONSMETHODEN
DIP1 = 0 Betriebslogik mit Steuergerät (z.B. Lichtschranken oder Taster)
Der Grünlichtzyklus jeder Ampel wird durch Erkennungsgeräte ermittelt. Die Rot- und Grünzeiten der Ampel werden am Display mit den Parametern tv1(Grünzeit Verkehr light 1), tv2 (grüne Zeitampel 2), tsg (Räumungszeit). Um diese Logik zu verwenden, öffnen Sie das Funktionsmenü und stellen Sie dip1= 1 . ein Stellen Sie die tv1- und tv2-Zeiten basierend auf der maximalen Zeit ein, die für die grüne Ampel an jeder Ampel benötigt wird. Stellen Sie die gewünschte Zeit tsg ein, während dieser Zeit zeigen die Ampeln beide rote Ampeln, um sicherzustellen, dass der Rangierbereich zwischen den Ampeln ist gelöscht, bevor das grüne Licht auf der gegenüberliegenden Seite kommt. Wenn die Ampel drei Ampeln hat (es gibt ein gelbes Licht), regulieren Sie die Zeit TAR für das gelbe Licht und stellen Sie dip2=1 ein, um ein plötzliches Bremsen zu vermeiden. Wenn die Ampel zwei Ampeln hat (aufgrund des Fehlens des gelben Lichts) und Sie ein Signal benötigen, bevor eine der Ampeln auf Rot schaltet, können Sie fügen Sie den Blitz des grünen Lichts (dip5=1/ dip 2=0) ein, um die Zeit (tar) zu regulieren. Definieren Sie DIP3, um das Lichtverhalten im Ruhezustand zu konfigurieren. Darüber hinaus ist es möglich, ein einziges Steuergerät zu verwenden, das mit dem Eingang des Ruhemoduls verbunden ist rote Ampel durch Einstellen von DIP3=1 oder 2.
Der Grünlichtzyklus jeder Ampel wird durch Erkennungsgeräte ermittelt. Die Rot- und Grünzeiten der Ampel werden am Display mit den Parametern tv1(Grünzeit Verkehr light 1), tv2 (grüne Zeitampel 2), tsg (Räumungszeit). Um diese Logik zu verwenden, öffnen Sie das Funktionsmenü und stellen Sie dip1= 1 . ein Stellen Sie die tv1- und tv2-Zeiten basierend auf der maximalen Zeit ein, die für die grüne Ampel an jeder Ampel benötigt wird. Stellen Sie die gewünschte Zeit tsg ein, während dieser Zeit zeigen die Ampeln beide rote Ampeln, um sicherzustellen, dass der Rangierbereich zwischen den Ampeln ist gelöscht, bevor das grüne Licht auf der gegenüberliegenden Seite kommt. Wenn die Ampel drei Ampeln hat (es gibt ein gelbes Licht), regulieren Sie die Zeit TAR für das gelbe Licht und stellen Sie dip2=1 ein, um ein plötzliches Bremsen zu vermeiden. Wenn die Ampel zwei Ampeln hat (aufgrund des Fehlens des gelben Lichts) und Sie ein Signal benötigen, bevor eine der Ampeln auf Rot schaltet, können Sie fügen Sie den Blitz des grünen Lichts (dip5=1/ dip 2=0) ein, um die Zeit (tar) zu regulieren. Definieren Sie DIP3, um das Lichtverhalten im Ruhezustand zu konfigurieren. Darüber hinaus ist es möglich, ein einziges Steuergerät zu verwenden, das mit dem Eingang des Ruhemoduls verbunden ist rote Ampel durch Einstellen von DIP3=1 oder 2.
DIP1 = 1 Betriebslogik mit Timer Das Timing von Rot und Grün der Ampel wird über das Display mit den Parametern TV1 (grüne Zeit Ampel 1), TV2 (grüne Zeit) eingestellt Ampel 2),TSG (Räumungszeit). Diese Logik erfordert keine Fotozellen oder andere Detektionsgeräte, da das System ist nur durch die eingestellten Zeiten für die beiden Ampeln gesteuert. Der Betrieb ist zyklisch. Um diese Logik zu verwenden, öffnen Sie das Funktionsmenü und setzen Sie dip1=0. Stellen Sie die TV1- und TV2-Zeiten basierend auf der maximalen Zeit ein, die für die grünen Ampeln an jeder Ampel benötigt wird. Stellen Sie die gewünschte Zeit TSG ein, während dieser Zeit zeigen die Ampeln beide Rot, um sicher zu sein, dass der Rangierbereich zwischen den Ampeln ist gelöscht, bevor das grüne Licht auf der gegenüberliegenden Seite kommt. Wenn die Ampel drei Ampeln hat (es gibt eine gelbe Ampel), regulieren Sie die Zeit TAR für die gelbe Ampel und stellen Sie DIP2=1 ein, um ein plötzliches Bremsen zu vermeiden. Wenn die Ampel zwei Ampeln hat (aufgrund des Fehlens des gelben Lichts) und Sie ein Signal benötigen, bevor eine der Ampeln rot wird, ist es möglich, Setzen Sie den Blitz des grünen Lichts (DIP5=1 / DIP2=0) ein, um die Zeit (TAR) zu regulieren.
DIP1 = 2 Operative gemischte Logik Die Umschaltung auf Grün (von Grün 1 auf Grün 2 oder umgekehrt) erfolgt im Ruhezustand nach jeder voreingestellten Zeitzählung (TM1). Fahrradzeit wird auf Null zurückgesetzt, wenn IN1 während Grün1 durchlaufen wird, es sei denn, IN2 ist bereits umgeschaltet; in diesem Fall wird es gebucht und radelt geschieht wie von TV1 und TV2 festgelegt. Der gleiche Vorgang gilt für IN2 während green2.
Technische Daten
Trafo: 230 V /24 V für Ampel- und Steuerungsversorgung
Abmessung Gehäuse : ca. 230 mm x 180 mm x 100 mm

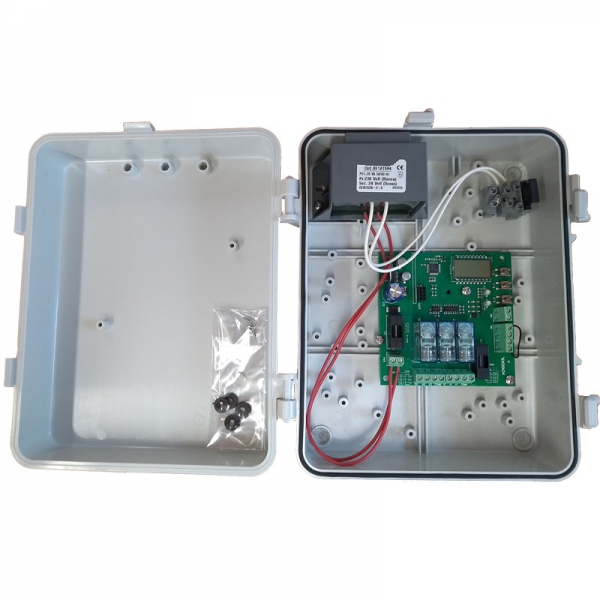

Lieferumfang: Steuerung mit Steuerplatine im wassergeschützten Gehäuse mit 24 Trafo / Netzteil und Sicherung
