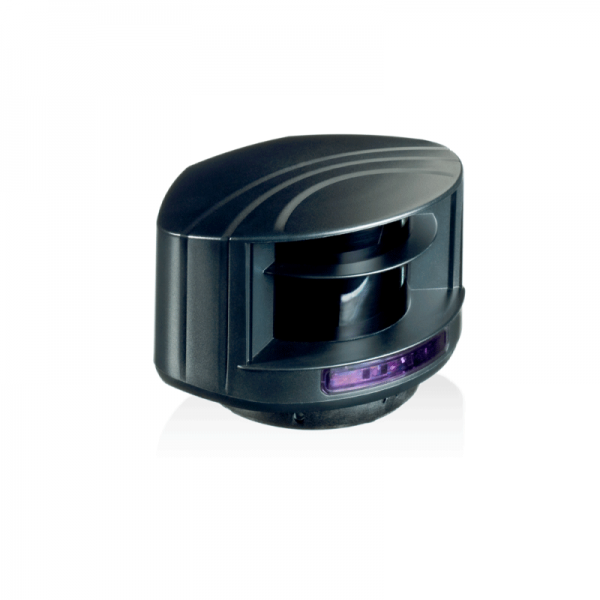

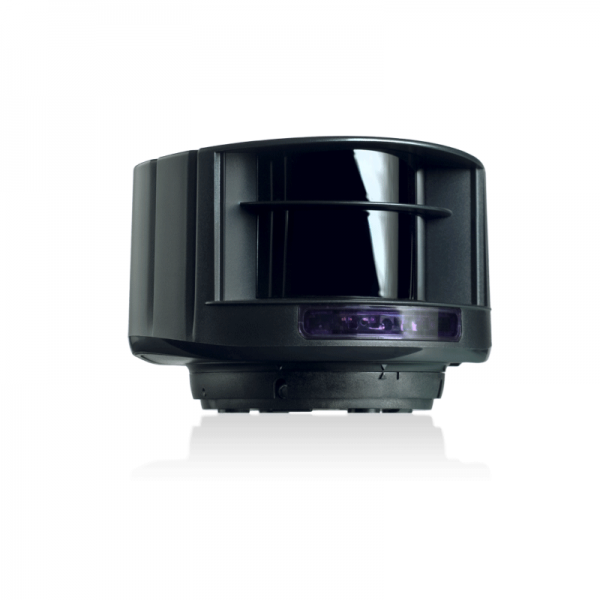

BEA Laser-Scanner LZR-H100

Der Laser-Scanner LZR-H100 von BEA bietet eine echte alternative Gesamtlösung zu Induktionsschleifen: Zeitersparnis bei der Installation, Erfassung aller Fahrzeugtypen und eine größere Anpassungsfähigkeit. Dieser auf Laser-Technologie basierende Sensor wurde speziell für die Öffnung, Absicherung sowie Präsenzerfassung von bzw. an automatischen Schranken entwickelt. Die Erfassungsfelder können in Breite und Tiefe äußerst flexibel definiert werden (maximales Erfassungsfeld von 9,9 m x 9,9 m).

• Komfortable Öffnung: Erfassung jeglicher Fahrzeugtypen: PKWs, Elektroautos, Fahrzeugemit großem Anteil an Verbundwerkstoffen, LKW mit Anhänger, Sattelschlepper, usw. Der Sensor kann die Fahrtrichtung erkennen für eine gezielte Erfassung.
• Fußgängerfilter & Ausblendung des Parallelverkehrs: Die Schranke öffnet nur wenn ein Fahrzeug sich der Anlage nähert. Fußgänger und Parallelverkehr werden im Öffnungsfeld ausgeblendet.
• Absicherung der Benutzer: Der LZR-H100 schützt Fahrzeuge und Personen, die sich im Absicherungsbereich aufhalten, vor dem Kontakt mit dem Schrankenbaum (Installation mit Referenzpunkt).
• Einfache Installation: Installation des Laserscanners ohne aufwendige Bearbeitung des Bodenbelags, flexible und einfache Einstellung der Erfassungsbereiche und unabhängige Ausrichtung der beiden Erfassungsfelder.
• Anwendungsbereich: Für Zweibahn- und Einbahnverkehr.

Installation:

• Alternative zu Induktionsschleifen: Installation und Einstellung ohne umfangreiche Bodenverlegung
• Öffnungs- und Anwesenheitserfassungsfelder, die flexibel eingestellt werden können
• Positionierung der Erfassungsfelder anhand drei sichtbarer Laserstrahlen
• Montagemöglichkeit links oder rechts von der Schranke
• Automatisches Einlernen der Umgebung

Technische Daten:

• Modell: LZR-H100
• Technologie: Laser Scanner, Lichtaufzeitmessung
• Max. Erfarrungsbereich: 9,9 m × 9,9 m
• Sendermerkmale: Infrarot Laser (CLASS 1)-Wellenlänge 905 nm; max. Ausgangs-Pulseistung 75W; sichtbare Laser (CLASS 3R)-Wellenlänge 650 nm ; max. Dauerausgangsleitung 3 mW
• Stormversorgung: 10-35V DC auf Sensorseite
• Leistungsaufnahme: < 5 W
• Antwortzeit: Bewegungserfassung: typ. 200 ms (einstellbar); Anwesenheitserfassung: typ. 20 ms; max. 80 ms
• Ausgänge: 2 elektronische Relais (galvanisch isolierte Ausgänge - polaritätsfrei)
• Eingang: 1 Optokoppler (galvanisch isolierte Eingänge - polaritätsfrei)
• Abmessungen: 125 mm (L) × 93 mm (B) × 70 mm (H) ( Montagesockel + 14 mm )
• Gehäusematerial / Farbe: PC/ASA / schwarz
• Schutzklasse: IP65
• Temperaturbereich: -30°C bis +60°C in Betrieb; -10°C bis +60°C außer Betrieb
• Feuchtigkeit: 0-95 % nicht kondensierend
• Vibrationen: < 2 G
• Verschmutzung der Sichtfenster: max. 30% homogen
• Konformität: EMC 2014/30/EU; LVD 2014/35/EU; RoHS 2 2011/65/EU; MD 2006/42/EC; EN 61000-6-2; EN 61000-6-3; EN 60950-1;EN 60825-1; EN 50581;EN ISO 13849-1 (Pl “d” CAT 2); EN 62061 (SIL 2); EN 61496-1 (Type 2);EN 12978; EN 12453 (Device E)

 Lieferumfang:

• 1x BEA Laser-Scanner LZR-H100
• 1x Bedienungsanleitung
