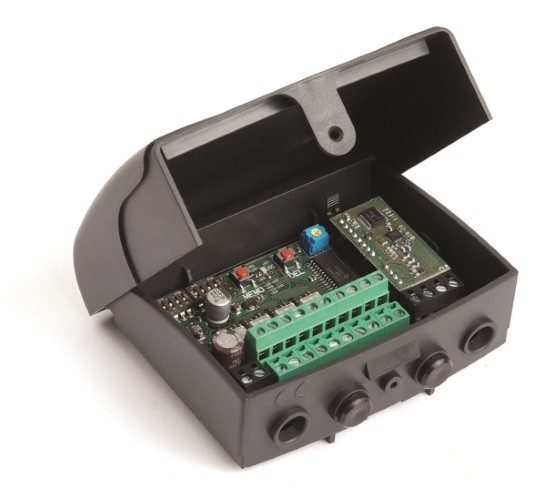

Cardin Funkempfänger MORPH433AL 12-24 Volt

Bidirektionaler Empfänger Cardin MORPH433AL

Die Empfänger sind in den klassischen Ausführungen aller Cardin-Systeme lieferbar:

Außeneinheit ausgerüstet mit Wasserschutzgehäuse mit Klappe, Schnittstelleneinheit mit Multiprotokoll-Dekodierfunktion im Gehäuse für den Innenbereich, Mini-Empfänger für das Einstecken in Geräte mit wasserfestem Gehäuse, Steckeinheit für die Kombination mit Geräten, die für ihren Einbau vorgerüstet sind.

Der bidirektionaler Funkempfänger im Gehäuse ABS IP44 ist mit einer 15-Wege-Klemmenleiste mit einer Stromversorgung von 12/24V ac-dc zwischen den Klemmen 1 und 2 ausgerüstet und auf der festen Einheit mit Gehäuse können für eine Verbesserung der Signalabdeckung zwei Antennen angeschlossen werden. Die Wandbefestigung der Empfänger erfolgt mittels eines „Schnellbefestigungsbügels“. Nach Vornahme der elektrischen Anschlüsse wird das Gehäuse durch Einrasten auf dem Haltebügel angebracht. Im Falle von Wartungsarbeiten nach der Installation genügt ein auf das Gehäuse ausgeübter Druck von unten nach oben, um das Gehäuse auszuhaken. Die Einheit kann bis zu vier austauschbare Kanalmodule MCCMORPHM0 aufnehmen.

Die Module können über Dip-Schalter (Dip1 =CHA - Dip2=CHB - Dip3=CHC - Dip4=CHD) in den folgenden Betriebsarten konfiguriert werden:

• Impulsmodalität = zugehöriger Dip-Schalter auf OFF
• Modalität ON/OFF = zugehöriger Dip-Schalter auf ON

Bei der Impulsmodalität kann die Aktivierungszeit über den Trimmer von 200 ms bis 3 s eingestellt werden.

Technische Daten:

Lieferumfang:

Bidirektionaler Empfänger Cardin MORPH433AL inkl. Relais nach Auswahl
