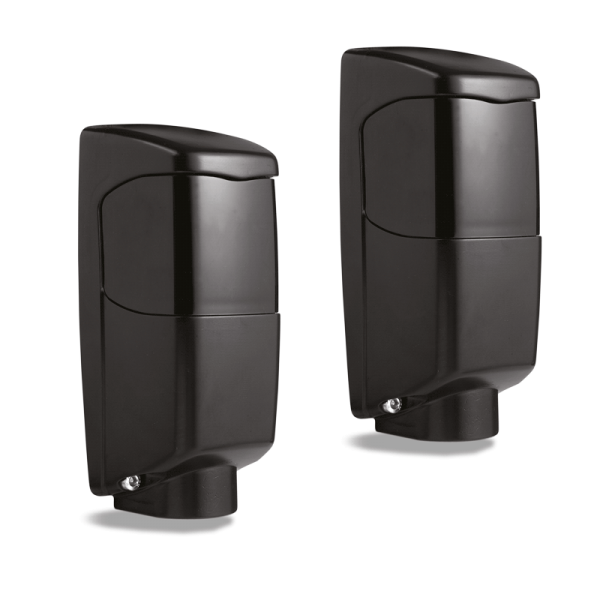

Cardin Lichtschrankenpaar CDR852A

Cardin CDR842A Aufputz-Lichtschrankenpaar

Die modulierte Infrarotlichtschranke, besteht aus einem Sender und einem Empfänger. Die Geräte sind in einem stoßfesten und kompakten, wasserdichten Aluminiumgehäuse, das zur Anbringung an jede Oberfläche vorbereitet ist, untergebracht. Die Optik ist sowohl horizontal zu einer Drehung von 90° als auch vertikal zu einer Drehung von ±30°
gegenüber der Standardposition, fähig. Diese beiden Einstellungsmöglichkeiten ermöglichen auch Installationen mit auf verschiedenen Höhen positioniertem Sender und Empfänger (Det. A-B, Abb. 5). Schutzgrad IP66.

Einsatzmöglichkeiten:

Die Infrarotlichtschranke stellt ein wirksames Sicherheitssystem zum Schutz von Durchgängen oder Flächen, bei denen automatische, ferngesteuerte Türen oder Tore installiert werden sollen, dar (Für Haus- und Industriegebrauch). Sie ist geeignet für Durchgänge mit einer maximalen Weite von höchstens 60 m. Die Verwendung und die Installation
dieser Geräte muss unter der genauen Befolgung der vom Hersteller gegebenen Anweisungen und der geltenden Sicherheitsbestimmungen erfolgen. Der Hersteller kann nicht für eventuelle Schäden, die sich aus einem unsachgemäßen, falschen und unvernünftigen Gebrauch ergeben, verantwortlich gemacht werden.

Lieferumfang:

• 1 Sender mit Aluminiumgehäuse
• 1 Empfänger mit Aluminiumgehäuse
• 2 Kabelrohrzwingen
• Schrauben

Technische Daten:

• Infrarotstrahlen mittels Ga As Diode (Galliumarsenid) mit doppeltem Lichtsender und Dauermodulation bei 6,75 kHz für die CDR842A und 6,10 kHz für die CDR852A
• Wellenlänge des Infrarotlichtstrahls: 950 nm
• Stromversorgung: 12-24V ac/dc
• Steuerung: Doppelrelais mit Austausch in Serie wie von der Norm (betreffend der Unfallschutzeinrichtung gegen die von Toren, Türen und motorisierte Toren verursachten Unfälle) gefordert
• Relais, höchste umschaltbare Leistung mit Ohmscher Belastung
• 28W in dc/60VA in ac max. Spannung 30V ac/dc

Stromaufnahmen:

• 12V ac/dc, 45 mA der Empfänger + 50 mA der Sender
• 24V ac/dc, 50 mA der Empfänger + 58 mA der Sender
• Betriebstemperatur: -10…+55 °C
• Rotes Led zur Anzeige der Netzspannung im Sender.
• Rotes Led (Lichtschranke nicht ausgerichtet oder Lichtstrahl unterbrochen) im Empfänger
• Test Point (zur Feinzentrierung) im Empfänger
