Cardin Lichtschrankenpaar CDR999 mit Multiplex-System

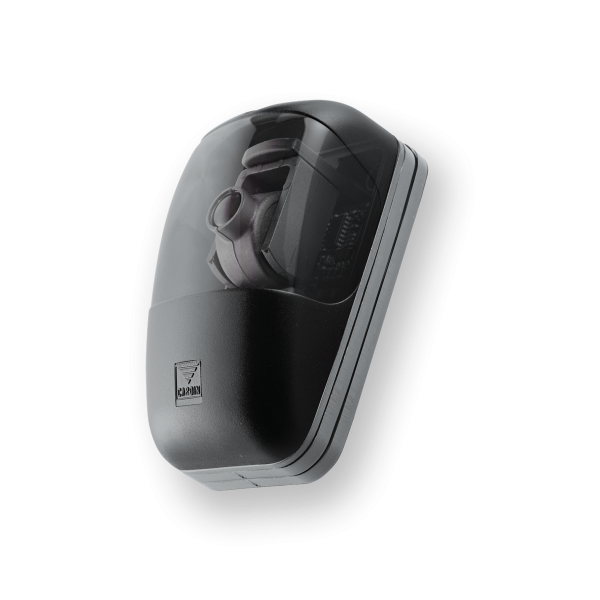

Cardin CDR999 Aufputz-Lichtschrankenpaar

CDR999 ist ein Infrarot-Sicherheitssystem der letzten Generation, das besonders geeignet ist für den Schutz von Durchgängen (Einfahrten und Fußgängereingänge), die ausgerüstet sind mit automatischen Öffnungs- und Schließsystemen. Der Schaltkreis wurde nach den neuesten Standards gestaltet, die vorgesehen werden von den geltenden Vorschriften, wodurch das Gerät mit den Vorschriften der Kategorie 3 der UNI EN ISO 13849-1 (Aktualisierung der EN954-1) in Übereinstimmung gebracht wurde. Die Notwendigkeit, eine höhere Unempfindlichkeit gegen Störungen in einer immer stärker von störenden Elementen belasteten Umgebung zu garantieren, hat zur Weiterentwicklung des Sender- wie auch des Empfängerteils geführt, die basiert auf Kriterien der “Einzelfehlerbeständigkeit”, die die Erhaltung der Sicherheit auch im Falle von elektrischen Problemen garantieren sollen. Die Steuerung des Sender- wie auch des Empfängerteils wurde über einen Mikrocontroller geschaffen, wodurch der Vorteil einer größeren Präzision bei der Erzeugung der über Infrarotstrahlen übertragenen Impulse erreicht wurde, die nach einem Digitalprotokoll moduliert werden, das das Risiko von Blendungen ausschaltet.

Eigenschaften:

• Infrarotübertragung über Digitalmodulation des Trägersignals.
• Empfang mit Demodulation und Dekodierung des Protokolls für die Erkennung derSendervorrichtung.
• Möglichkeit zum Anschluss von bis zu 3 hintereinander geschalteten Vorrichtungen, wobei die Übertragung multiplexiert wird, ohne Interferenzen zu haben; die Auswahl erfolgt über einen 3-Wege-Dip-Schalter, der sich auf Sender wie auch auf Empfänger befindet, wobei die drei Sender untereinander über ein zweiadriges Kabel (Synchronismus) angeschlossen werden; kein zusätzlicher Anschluss wird hingegen bei den Empfängern verlangt.
• Doppelte Relais auf dem Empfänger, gesteuert über Digitalkontrolle für die Erhöhung der
• Sicherheit (Kontrolle des Zustands Ruheposition/Alarm).
• Möglichkeit zur Auswahl des Ausgangs (stromfreier Kontakt oder mit Widerstand 8, 2 kΩ).
• LED für die differenzierte Anzeige auf dem Empfänger:
  Zustand des “ordnungsgemäßen Betriebs” angezeigt von einer kurzen intermittierenden Aktivierung (jede Minute),
  “Alarmzustand” angezeigt von einer immer eingeschalteten LED vorverstärkte Empfängeroptik.

Technische Daten:

• Infrarotstrahlung mit GaAs-Diode (Galliumarsenid), mit Träger auf 25 kHz und Modulation auf 70 Hz. -
• Wellenlänge der Infrarotstrahlung: 950 nm.-
• Stromversorgung: 12 - 24 Vac/dc.-Max.
• Umschaltleistung des Relais bei Widerstandsbelastung: 28W in dc/60VA in ac;
• Höchstspannung 30 Vac/dc;
• Höchststrom 500 mA.
• Ansprechzeit: 30 ms (einzelne Lichtschranke);100 ms (Multiplex-System)-
• Aufnahmen:
  12 Vac/dc, 51 mA der Empfänge 31 mA der Sender
  24 Vac/dc, 53 mA der Empfänger 33 mA der Sender
• Betriebstemperatur: -10...+55 °C
• Schutzgrad IP55
• Reichweite: 10 m unter allen Bedingungen, auch bei dichtem Nebel, Regen oder Staub.Sender
• Grüne Led zur Anzeige anliegender Spannung
• DIP-SWITCH "D2" für die Multiplex-System-Konfiguration
• Verstärkte Stromversorgung, um Spannungen bis zu 40 Vdc oder 28 Vac auszuhalten.
• Abmessungen 50 x 90 x 40mm.

Lieferumfang

• Lichtschranke Sender / Empfänger mit Betriebsanleitung
