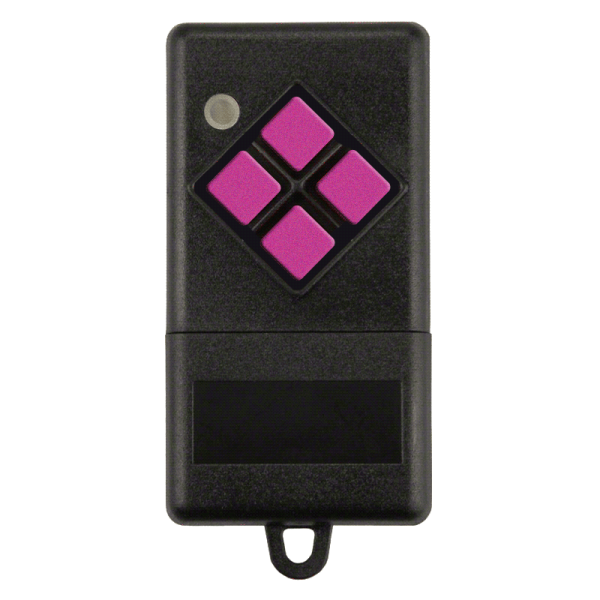

Dickert Handsender MAHS 433 MHz 4 Kanal DIP Schalter

4 Kanal 433.920MHz DIP Schalter

Die Mini-Handsender MAHS433-04 arbeitet in AM-Technik mit 387 Mio. Codiermöglichkeiten. Die persönliche Codierung ist mit einem 10-poligen Tristate-Codierschalter (3-Stellungen) vom Benutzer frei einstellbar.

Highlights:

• Leuchtdiode zur Batterie- und Sendekontrolle
• Kompatibel zu unseren 433 MHz AM-Funkempfängern
• Anmelde- u. gebührenfrei! Zulassung nach ETS 300220
• 387 Mio. Codiermöglichkeiten, LinearCode

Technische Daten:

• Sendefrequenz: 433,920 MHz, Amplitudenmodulation 'AM'
• Sendekanäle: 4 Kanal
• Codierung: 4.096 Möglichkeiten, aus denen 1.024 per 10-poligem Codierschalter frei einstellbar sind, LinearCode
• Reichweite: bis zu 75 m im Freifeld
• Betriebsspannung: 12 V Batterie Alkali-Mangan Typ 23A
• Stromaufnahme: typ. 40 mA im Sendebetrieb
• Betriebstemperatur: -20° C bis +60° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
• Abmessung: 82 mm x 39 mm x 17 mm Kunststoffgehäuse, schwarzgrau
• Gewicht: ca. 40 g inkl. Batterie und Verpackung
• Batterie: im Lieferumfang

Lieferumfang:

• 1x Handsender
• 1x Batterie
• 1x Bedienungsanleitung

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS MIT DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie mit Hilfe eines flachen Schraubendrehers oder ähnlichen Hilfsmittel die Kodierung einstellen.

1. Öffnen Sie sowohl Ihren alten* Handsender als auch den neuen Handsender, um Kurzschlüsse gänzlich auszuschließen zu können, entfernen Sie vorübergehend die Batterie!
2. Stellen Sie die Kodier-Leiste des neuen Handsenders genauso ein, wie die Ihres alten Handsenders. Dabei ist dringend die “ON”-Stellung zu beachten!entweder durch “ON” oder durch einen Pfeil gekennzeichnet. In manchen Fällen sind auch DIP-Schalter mit drei Positionen verbaut. Übertragung Sie auch in diesem Fall das Einstellungsmuster vom alten Handsender auf den neuen.
3. Setzen Sie anschließend die Batterie wieder ein und verschließen Sie das Gehäuse.

Ihr Handsender ist nun Betriebsbereit!

Tipp:

Alternativ können Sie auch in Ihrem Empfänger nachsehen, wie dort die DIP-Schalter eingestellt sind. Diese müssen identisch mit denen im Handsender gesetzt sein. Nehmen Sie ggf. die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers oder der Steuerung zur Hilfe.
