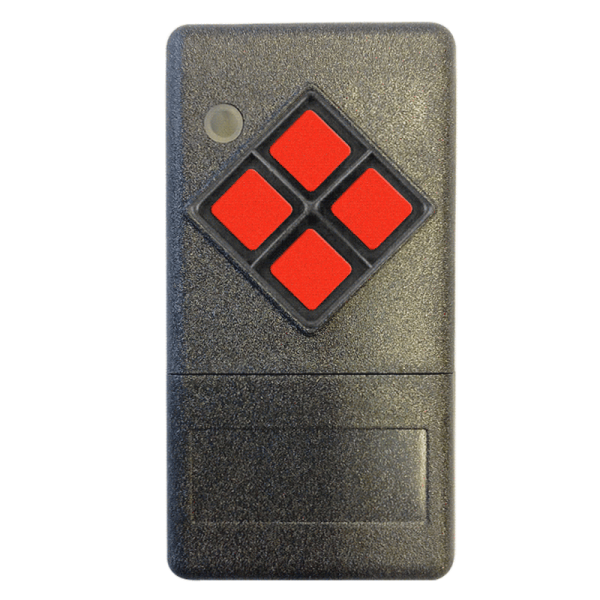

Dickert Handsender S20 433 MHz 4 Kanal DIP Schalter

4 Kanal 433.920MHz DIP Schalter

Bei dem S20-433A..L00 mit Codierschalter, haben Sie die Möglichkeit 1.024 verschiedene Sicherheitscodes einzustellen. Genauso können Sie aber auch für mehrere Sender einen gleichen Code einstellen, um mit allen den gleichen Empfänger zu steuern.

• LED zur Batterie- und Sendekontrolle
• Kompatibel zu unseren 433 MHz AM-Funkempfängern
• Anmelde- u. gebührenfrei! Zulassung nach ETS 300 220
• LinearCode mit Codierschalter

 Technische Daten:

• Sendefrequenz: 433,920 MHz, Amplitudenmodulation 'AM'
• Sendekanäle: 4 Kanal
• 1.024 Codes, per 10-poligem Dip-Schalter frei einstellbar
• Reichweite: bis zu 100 m im Freifeld
• Betriebsspannung: 9 V Blockbatterie Typ 6F22
• Stromaufnahme: typ. 15 mA im Sendebetrieb
• Betriebstemperatur: -20° C bis +60° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
• Abmessung: 110 mm x 60 mm x 26 mm
• Gewicht: ca. 130 g inkl. Batterie und Verpackung
• Batterie: im Lieferumfang

Lieferumfang:

• 1x Handsender
• 1x Batterie
• 1x Bedienungsanleitung

ALLGEMEINE ANLEITUNG ZUR EINSTELLUNG EINES HANDSENDERS MIT DIP-SCHALTERN

Bevor Sie Ihren neuen Handsender nutzen können, müssen Sie mit Hilfe eines flachen Schraubendrehers oder ähnlichen Hilfsmittel die Kodierung einstellen.

1. Öffnen Sie sowohl Ihren alten* Handsender als auch den neuen Handsender, um Kurzschlüsse gänzlich auszuschließen zu können, entfernen Sie vorübergehend die Batterie!
2. Stellen Sie die Kodier-Leiste des neuen Handsenders genauso ein, wie die Ihres alten Handsenders. Dabei ist dringend die “ON”-Stellung zu beachten!entweder durch “ON” oder durch einen Pfeil gekennzeichnet. In manchen Fällen sind auch DIP-Schalter mit drei Positionen verbaut. Übertragung Sie auch in diesem Fall das Einstellungsmuster vom alten Handsender auf den neuen.
3. Setzen Sie anschließend die Batterie wieder ein und verschließen Sie das Gehäuse.

Ihr Handsender ist nun Betriebsbereit!

Tipp:

Alternativ können Sie auch in Ihrem Empfänger nachsehen, wie dort die DIP-Schalter eingestellt sind. Diese müssen identisch mit denen im Handsender gesetzt sein. Nehmen Sie ggf. die Beschreibung des gelieferten Handsenders (falls vorhanden) und die Ihres Tor-Empfängers oder der Steuerung zur Hilfe.
