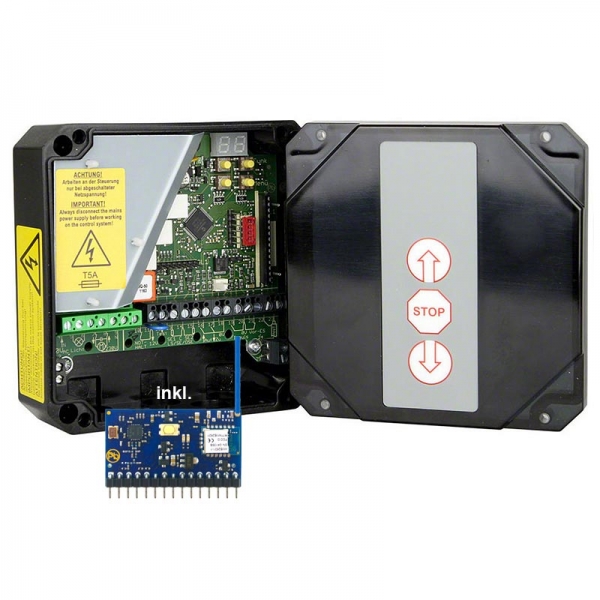

Dickert Rolltorsteuerung RTS 20Q mit Smart-Funk Modul

Rolltorsteuerung mit Smart Funkmodul

Die RTS20Q ist eine Motorsteuerung für 230 V AC Rohrmotore mit integrierten Endschaltern. Die Steuerung kann für Rolltore, Rollladen, Markisen usw. eingesetzt werden. Betrieb anderer 230 V AC Antriebe, ohne Endschalter, ist über Laufzeit-Abschaltung möglich.

Highlights:

• Standbyverbrauch <0,5 Watt
• Fernlern-Funktion “QuickLearn”
• Zusatzkarte QuickLog (optional)  Sicherung der Einstellungen / Sendercodes, Speichererweiterung, Logbuch
• Impuls, gezielt 'Auf-Zu', Totmann Tippbetrieb zur Lamellenverstellung
• Vorendschalter
• Licht / Warnlichtausgang
• Lichtschrankenanschluss
• Sicherheitsleistenauswertung 1K2, 8K2, OSE oder Schaltleiste
• Betrieb ohne Endschalter möglich Stop über Laufzeit (Hydraulikantriebe)
• Elektronische Endlagenerkennung
• Integrierter Funkempfänger (Optional) Steckbares Funkmodul in div. Frequenzen
• Schliessautomatik
• Code-Schloss, RFID-Transponder

Technische Daten:

• Betriebsspannung: 230 V ±10 % 50 Hz
• Anschlussleistung: max. 750 VA
• Ausgänge: Motor 230 V/AC 30 VA...500 VA, Licht / Warnlicht 230 V/AC, max. 250 VA, 12 V/DC max. 300 mA für Fraba OSE
• Eingänge: Impulstaster, AUF-Taster, ZU- Taster, Notstop-Taster, Lichtschranke, Sicherheitsleiste 1K2, 8K2 oder OSE, Vorendschalter, Code-Schloss, RFID-Transponder
• Einschaltdauer: 25 % ED bei max. 99 s Motorlaufzeit
• Anschluss: Schraubklemmen, max 4 qmm
• mit Sendefrequenz: 868,300 MHz und 433,920 MHz
• Codierung: 12Bit, 18Bit oder Keeloq, selbstlernend, max. 30 Codes, optional 60 Codes (QuickLog25) können eingelernt werden
• Betriebstemperatur: -20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
• Abmessung: 125 mm x 125 mm x 52 mm Kunststoffgehäuse, IP54
• Gewicht: ca. 0,5 kg inkl. Verpackung
• Lieferumfang: Rolltorsteuerung, Betriebsanleitung

Lieferumfang

• RTS 20Q Steuerung mit SMART-Funkmodul und Sendefrequenz: 868,300 MHz und 433,920 MHz
