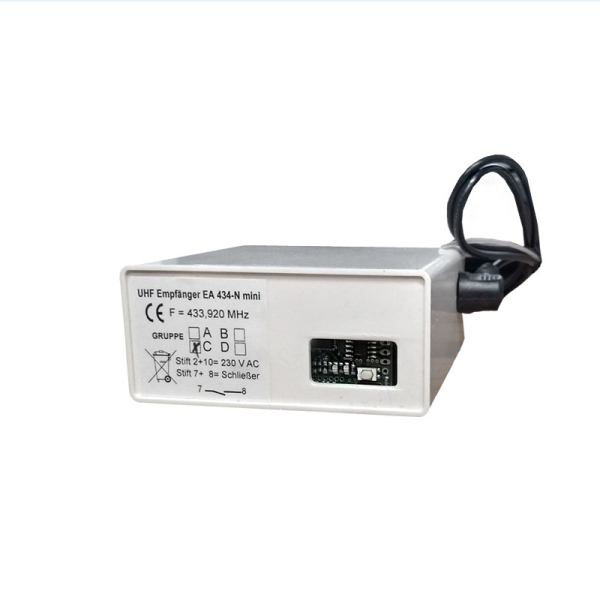

EA 434-N/Mini Empfänger 12 Bit 230 VAC KG C 11 pol. Stecksockel

Bedienung Empfänger EA 434

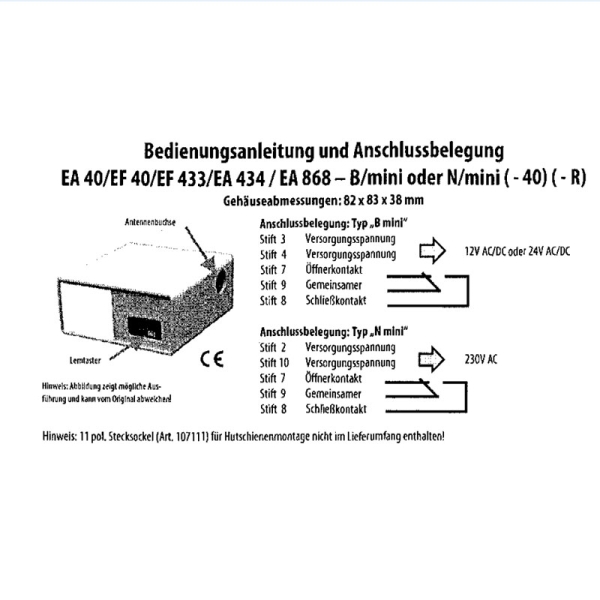

(Anschlussbelegung 11 polig, siehe Bild 2)

Vor Erstinbetriebnahme alle eingelernten Handsender löschen!
Normalbetrieb: Die rote LED leuchtet alle 10 Sekunden kurz auf. Die grüne LED bei Tastendruck auf eine eingelernte Handsendertaste. Einlernen einer Sendertaste: Die Lerntaste am Empfänger kurz drücken. Die grüne LED fängt an zu blinken. Solange dieser hörbar ist oder die LED blinkt, kann ein Sender eingelernt werden. Während der nächsten 10 Sekunden können Sie die Taste des Handsenders durch drücken der gewünschten Sendetaste einlernen. Die grüne LED bestätigt die eingelernten Handsendertasten. Bei bereits eingelernten Handsendertaste oder vollem Speicher blitzt die rote LED 1 mal.
Bei der Ausftihrung mit Piezosummer wird die Lerntaste gedrückt und es startet Signalton. Solange dieser hörbar ist, kann der Sender eingelernt werden. Sobald dieTaste eingelernt ist, wechselt das Signal in einen Dauerton.

Löschen der eingelernten Sender: Das Löschen von einzelnen Handsender ist nicht möglich. Beim Löschvorgang werden immer alle eingelernten Sender gelöscht. Zum löschen drücken Sie die Lerntaste für mindestens 10 Sekunden. Nach kurzer Zeit blitzt die rote LED im Sekundentakt. Bei der Ausführung mit Piezosummer ertönt der Signalton. Nach lösen der Taste, quittiert die rote LED durch schnelles Aufblitzen, dass der Löschvorgang erfolgreich abgeschlossen wurde.

Lieferumfang EA 434-N/Mini Empfänger mit 11 pol. Stecksockel und Antenne mit Stecker, Anleitung
