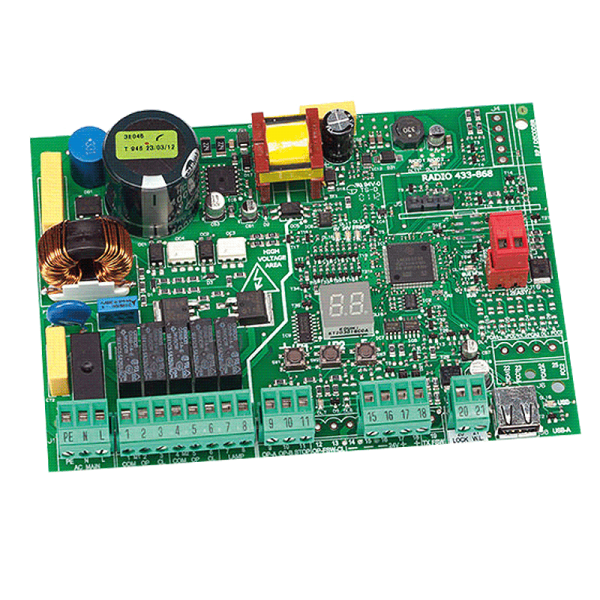

FAAC Steuerung E045 230V

Funktionen:

• Betriebslogiken Halbautomatik / Automatik / Halbautomatik Schrittbetrieb / Automatik Schrittbetrieb / Sicherheit Schrittbetrieb / Halbautomatik B / Totmann C
• Motorlaufzeit programmierbar (bis max. 4 Min. 10 Sek.)
• Pausenzeit programmierbar (von 0 bis 9 Min. 10 Sek.)
• Schubkraft Motor für jeden Motor getrennt in 50 Stufen einstellbar

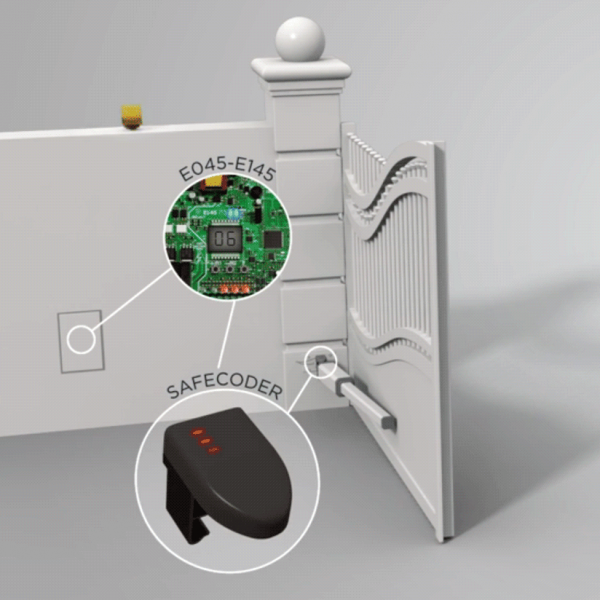

• Hinderniserkennung über SAFEcoder - Empfindlichkeit einstellbar
• Torflügelverzögerung in Geschlossenstellung programmierbar (von 0 bis 1 Min. 30 Sek.)
• BUS 2-easy Eingang für BUS Lichtschranken und Encoder konfigurierbar
• Lernverfahren Motorlaufzeit: Einfaches Selbstlernverfahren (max. Motorlaufzeit 4 Min. 10 Sek.), die Laufzeit und der Softstopp können mit oder ohne SAFEcoder programmiert werden. Bei Verwendung eines SAFEcoders, wird der Drehwinkel des Tores exakt gemessen und bleibt auch nach einem Stromausfall erhalten

Detallierte-Programmierung:

• Umkehrschlag beim Öffnen und Schließschlag für Tor zu einstellbar (je 2 Sek. - erleichtert das Aus- bzw. Einrasten des Elektroschlosses)
• Torflügelverzögerung beim Öffnen 2 Sek. (abschaltbar)
• Softstopp Flügel 1 Programmierbar von 0 - 99% des kompletten Kolbenhub
• Softstopp Flügel 2 Programmierbar von 0 - 99% des kompletten Kolbenhub
• Vorblinken 3 Sek. (abschaltbar)
• Hinderniserkennung über SAFEcoder, Empfindlichkeit in 10 Stufen programmierbar
• Hinderniserkennung vor Endanschlag - bei Einsatz des SAFEcoders ist es möglich, bei einem oder vier Grad vor Erreichen des Endanschlags die Hinderniserkennung zu deaktivieren (Antrieb stoppt, die Bewegung wird nicht umgekehrt)

USB Anschluss:

• Aktualisierung der Steuerungssoftware / Aktualisierung der Steuerungskonfiguration / Aktualisierung Funkcodeliste der Steuerung / Auslesen der Steuerungskonfiguration / Auslesen der Funkcodeliste der Steuerung über USB Anschluss möglich

Technische Daten:

• Antriebssteuerung E 045
• Versorgungsspannung 230Vac / +-15% / 50/60Hz (Schaltnetzteil)
• Leistungsaufnahme Standby 4 W
• Maximalleistung Motor 800 W
• Versorgungsspannung Zubehör 24 Vdc
• Maximalleistung Zubehör und BUS 500 mA und 500 mA Eingang BUS 2-easy
• Maximalleistung Elektroschloss Elektroschlösser FAAC (12Vac - 24Vdc)
• Umgebungs- Betriebstemperatur -20°C - +55°C
• Sicherungen 1 x, (2,5A)
• Eingänge auf der Klemmleiste Open A / Open B / Stopp / BUS 2-easy / Versorgung + Erdung
• Ausgänge auf der Klemmleiste Blinklampen / Motoren / Elektroschloss / Kontrolllampe 24Vdc, 3W / Zubehörversorgung 24 Vdc
• Eingänge steckbar Funkmodul XF 868 / USB
• Programmierung über 3 Tasten (+,-,F) und Display
• Statusanzeige über Display und LED

Lieferumfang:

• 1x Faac Torsteuerung E045
• 1x Betriebsanleitung
