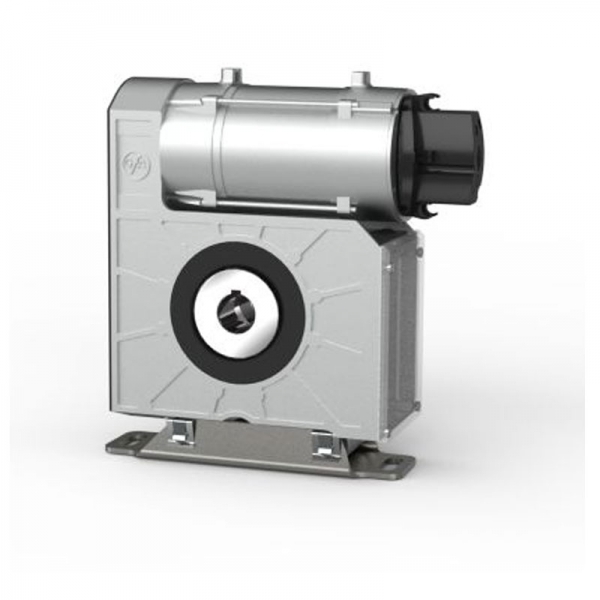

GfA Aufsteck-Elektromat SIK 25.10 WS SG63F-SIK

Für den Antrieb von Rolltoren und Rollgitter, die gegen Absturz gesichert werden müssen, geeignet für beengte Einbauverhältnisse.

Der Sichere-Kompakt sind Spezialantriebe für Industrietore, die gegen Absturz gesichert werden müssen. Die patentierte Fangvorrichtung ist im Getriebe integriert. Die Montage erfolgt direkt auf der Torwelle. SIK-ELEKTROMATEN bestehen aus: Schneckenradgetriebe mit Fangvorrichtung und Hohlwelle, Nothandbetätigung, integriertem Endschalter und Elektromotor. Durch die mittig angeordnete Hohlwelle eignen sich SIK-ELEKTROMATEN besonders für beengte Einbauverhältnisse.

Die Fangvorrichtung im Getriebe zeichnet sich durch folgende Merkmale aus:

• Sicherung gegen Schneckenwellen- und Schneckenradbruch
• Drehzahl-/ drehrichtungsunabhängig
• Wartungsfrei, selbstkontrollierend
• Sehr gute Dämpfungseigenschaften im Fangfall
• Kompakte Abmessungen

Torsteuerungen für Endschalter NES:

• WS 900 Wendeschütz 2 Schütze-24 Volt / 3 Schütze-24 Volt

Torsteuerungen für Endschalter DES/NES:

• Totmann TS 959
• Automatik TS 970
• Automatik mit Funk TS 971

Torsteuerungen für Endschalter DES:

• Komfort TS 981

Technische Daten:

• Hohl- / Abtriebswelle (Ø in mm): 30
• Abtriebsdrehmoment (Nm): 250
• Fangmoment (Nm): 510
• Abtriebsdrehzahl (min -1): 10
• Motorleistung (kW): 0,40
• Betriebsspannung (V): 1N~230
• Frequenz (Hz): 50
• Betriebsstrom (A): 4,5
• Max. Schaltungen pro Stunde: 8
• Endschalterbereich: 20
• Max. Handkraft NHK / SK (N): 75 / 198
• Gewicht (Kg): 18,0

Ausführungen:

• NES= Nockenendschalter
• DES = Digitalerendschalter

Zugkraft Rolltore Siederohr EN 10220 (mm):

• 101,6 x 3,6 = 3289 Zugkraft (N), 6,4 Anfangsgeschwindigkeit (cm/s)
• 108,0 x 3,6 = 3125 Zugkraft (N), 6,7 Anfangsgeschwindigkeit (cm/s)
• 133,0 x 4,0 = 2624 Zugkraft (N), 8,0 Anfangsgeschwindigkeit (cm/s)
• 159,0 x 4,5 = 2235 Zugkraft (N), 9,4 Anfangsgeschwindigkeit (cm/s)
• 177,8 x 5,0 = 2022 Zugkraft (N), 10,4 Anfangsgeschwindigkeit (cm/s)
• 193,7 x 5,4 = 1872 Zugkraft (N), 11,2 Anfangsgeschwindigkeit (cm/s)

Lieferumfang:

• 1x GfA Aufsteck Elektromat SIK 25.10 WS SG63F-SIK
• ACHTUNG: Verbindungsleitung zur Steuerung nicht im Lieferumfang!
