- Ersatzplatine für die TS 971 von GfA
- FAQ Änderungen beim Austausch neue gegen alte Version (ab 2019)
- Artikel-Nr.: 40368
FAQs und PDF-LINKS zur Umrüstung der TS 971 Platine alte/neue Version (2019/2020)
- >> FAQ - Änderungen und Fehlermgl. beim Austausch bzgl. Anschluss der Steuerung und Komponenten neue/alte Version (ab 2019 )
- >> PDF- Produktbeilage Technische Info "Produktänderungen betreffend EN 12453"
Funktionen:
- Automatische Erkennung von DES oder NES Drehrichtungsänderung per Tastatur
- Einstellungen der Endlagen (bei DES) und aller Funktionen von der Bedienebene
Betriebsart wählbar:
- Totmann ZU / AUF
- Totmann ZU / Selbsthaltung AUF
- Totmann-Betrieb mit aktiver Schaltleiste
- Selbsthaltung ZU / AUF
Automatische Schaltleistenerkennung und Auswertung:
- Optische Schaltleiste (z.B. System Vitector)
- Schließerprinzip 8K2
- Öffnerprinzip 1K2 mit Testung
Automatische Zeitschließung von 1 - 240 Sekunden einstellbar (ein- / ausschaltbar):
- Das Tor schließt nach Erreichen der oberen Endlage oder „Teilöffnung“ automatisch nach der eingestellten Zeit
- Zeitabbruch durch Betätigung der Lichtschranke wählbar
- Einstellbare Teilöffnung mit individuellen
- Programmiermöglichkeiten
- Einstellung der zulässigen Anzahl von Schaltleistenbetätigungen bei automatischer Zeitschließung (0-10) Reversierzeit bei Schaltleistenbetätigung einstellbar
Ausführung:
- Integriertes Befehlsgerät AUF-STOPP-ZU mit bedienerführender Beleuchtung
- Sicherheits-Wendeschütz (mit 2. unabhängigem Abschaltweg)
- Einstellungen über Drehwahlschalter mit Digitalanzeige
- Steckbare Anschlusstechnik
- Verbindungsleitung zum ELEKTROMATEN in verschiedenen Längen
- Integriertes Funkübertragungssystem für Sicherheitseinrichtungen (WSD 2) oder steckbare Anschlusstechnik für Spiralkabel
- Integrierter Funkempfänger 1 Kanal für verschiedene 434 MHz Herstellersysteme
- Zwei unabhängig programmierbare Relaiskontakte, z.B. nutzbar für Rot-Grün-Ampel oder Rampenfreigabe
- UBS 3 -Anschluss mit 2 Steckverbindungen zum einfachen Anschluss von Befehlsgeräten, Lichtschranken etc.
- Steckbarer Schlaffseil- und Schlupftüranschluss (auch über WSD)
Technische Daten:
- Für alle GfA-ELEKTROMATEN mit DES oder NES
- Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
- Betriebsfrequenz: 50 / 60 Hz
- Steuerspannung: 24V DC
- Spannungsversorgung für externe Geräte: 24V
- Abmessungen B x H x T [mm]: 155 x 386 x 90 (117 1)
- IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
- Berührungsschutz durch Abdeckung der spannungsführenden Teile Steckbare Verbindungsleitung zum ELEKTROMATEN, von unten oder oben einführbar
Lieferumfang:
- 1x GfA Ersatzplatine TS 971
- 1x Bedienungsanleitung
ACHTUNG !! - Versionsänderung TS 971

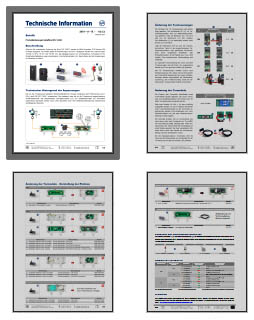

>> Siehe Beiblatt (PDF links) auch im Lieferumfang und/oder Bild 3 und 4 oben.

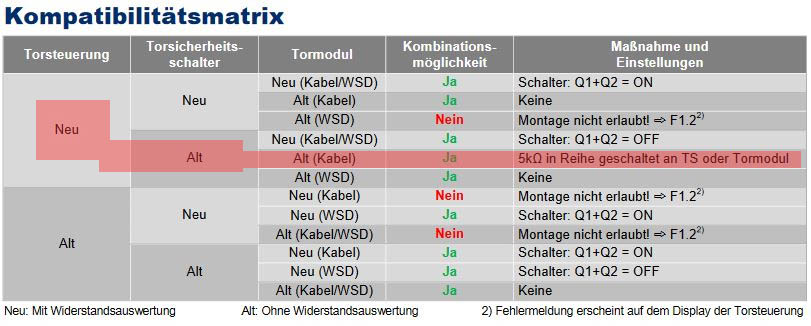

ACHTUNG: Beachten sie bei Tausch einer neuen Version der TS 971 (Patine) diese Kompatibilität-Matrix! (auch im PDF auf Seite 4).
Die in der Matrix (Bild unten) rot markierte Konstellation ist die (aktuell Stand 2020) mit am meisten vorgefundene Anschluss-Konstellation. (Deshalb muß hier der mitgelieferte 5 kohm- Widerstand mit in den Sicherheitskreis an Klemme 2.1 - 2.2 eingebaut werden, also nicht einfach den alten Stecker von dem vorhandenen altem Spiralkabel mit draufgesteckt werden. )
- Download Produktänderungen betreffend EN 12453
- Download Anschluss Spiralkabel, Sicherheitsschater, optische Leiste, Widerstände 5 kohm
- Download Montageanleitung ab 1 / 2020 mit Programmieranleitung TS 971 f. komplette Steuerung
- Download Montageanleitung bis 12 / 2019 mit Programmieranleitung TS 971 f. komplette Steuerung
- Download Schaltung und Konfiguration Schlupftürkontakt an alten und neuem WSD-Modul
- Download Schaltung Spiralkabel f. Schlupftürkontakt an alten und neuem WSD-Modul
- Download Fehlerguide Kompakt
