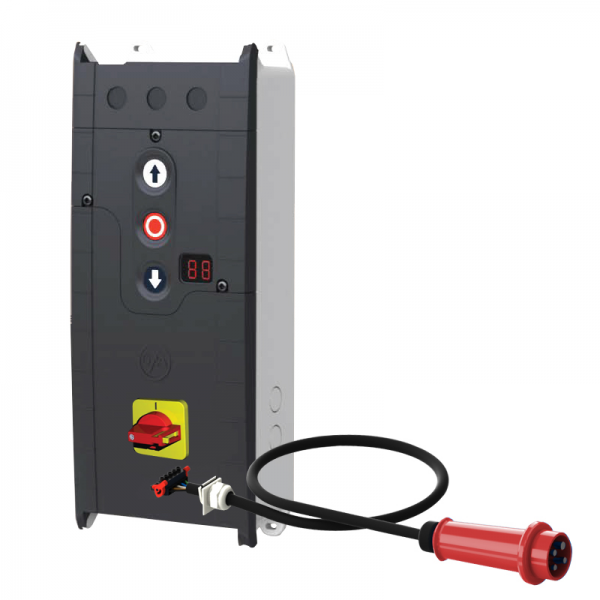

GfA Torsteuerung TS 970 XL mit Hauptschalter 400V

Funktionen:

• Automatische Erkennung von DES oder NES
• Drehrichtungsänderung per Tastatur
• Einstellungen der Endlagen (bei DES) und aller Funktionen von der Bedienebene
• Mit Hauptschalter im großen Deckel

Betriebsart wählbar:

• Totmann ZU / AUF
• Totmann ZU / Selbsthaltung AUF
• Totmann-Betrieb mit aktiver Schaltleiste
• Selbsthaltung ZU / AUF

Automatische Schaltleistenerkennung und Auswertung:

• Optische Schaltleiste (z.B. System Vitector)
• Schließerprinzip 8K2
• Öffnerprinzip 1K2 mit Testung

Automatische Zeitschließung von 1 - 240 Sekunden einstellbar (ein- / ausschaltbar):

• Das Tor schließt nach Erreichen der oberen Endlage oder „Teilöffnung“ automatisch nach der eingestellten Zeit
• Zeitabbruch durch Betätigung der Lichtschranke wählbar
• Einstellbare Teilöffnung mit individuellen Programmiermöglichkeiten
• Einstellung der zulässigen Anzahl von Schaltleistenbetätigungen bei automatischer Zeitschließung (0-10) Reversierzeit bei Schaltleistenbetätigung einstellbar

Ausführung:

• Integriertes Befehlsgerät AUF-STOPP-ZU
• Sicherheits-Wendeschütz (mit 2. unabhängigem Abschaltweg)
• Einstellungen über Drehwahlschalter mit Digitalanzeige
• Steckbare Anschlusstechnik
• Verbindungsleitung zum ELEKTROMATEN in verschiedenen Längen
• Unabhängig programmierbarer Relaiskontakt, z.B. nutzbar für Rot- bzw. Grünampel oder Rampenfreigabe
• UBS 2 -Anschluss zum einfachen Anschluss von Befehlsgeräten, Lichtschranken etc.
• Steckbarer Schlaffseil- und Schlupftüranschluss

Technische Daten:

• Für alle GfA-ELEKTROMATEN mit DES oder NES
• Versorgungsspannung: 3N~400V
• Betriebsfrequenz: 50 / 60 Hz
• Steuerspannung: 24V DC
• Spannungsversorgung für externe Geräte: 24V
• Abmessungen B x H x T [mm]: 155 x 386 x 90 (1171)
• IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
• Mit Hauptschalter im großen Deckel
• Berührungsschutz durch Abdeckung der spannungsführenden Teile
• Steckbare Verbindungsleitung zum ELEKTROMATEN, von unten oder oben einführbar

Lieferumfang:

• 1x GfA Torsteuerung TS 970 XL mit Hauptschalter
• 1x Betriebsanleitung
