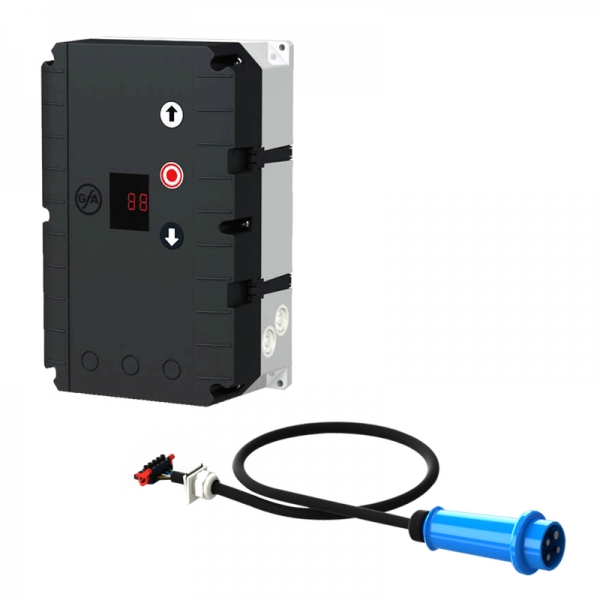

GfA Torsteuerung TS 981 230V mit Zuleitung

Funktionen:

Einstellungen der Endlagen und aller Funktionen von der Bedienebene Betriebsart wählbar:

• Totmann ZU / AUF
• Totmann ZU / Selbsthaltung AUF
• Selbsthaltung ZU / AUF

Automatische Schaltleistenerkennung und Auswertung:

• Optische Schaltleiste (z.B. System Vitector)
• Schließerprinzip 8K2
• Öffnerprinzip 1K2 mit Testung

Automatische Zeitschließung von 1 - 240 Sekunden einstellbar (ein- / ausschaltbar):

• Das Tor schließt nach Erreichen der oberen Endlage oder „Teilöffnung“ automatisch nach der eingestellten Zeit
• Zeitabbruch durch Betätigung der Lichtschranke wählbar Einstellbare Teilöffnung mit individuellen Programmiermöglichkeiten

Einzugsicherungsauswertung, wählbar:

• Optische Systeme
• Öffner- Schließerprinzip mit Widerstandsauswertung
• Sicherheitslichtschranken
• Automatische Bodenanpassung, ermöglicht den Ausgleich von Änderungen durch Seillängung oder nachträglich aufgebrachten Bodenbelag (nicht bei Druckwellenschalter)
• Nachlaufwegkorrektur, ermöglicht den Ausgleich von Änderungen im Nachlaufweg, z.B. durch Temperatureinfluss Status- und Infoanzeige (u.a. Anzeige der letzten 2 Fehler)
• Zykluszähler (nicht rückstellbar)

Wartungszykluszähler:

• Einstellmöglichkeit von 1.000 - 99.000 Zyklen
• Nach Erreichen der Wartungszykluszahl wahlweise

 Anzeige oder Umschaltung auf Totmann-Betrieb:

• Blockadeüberwachung, die Steuerung erkennt eine Torblockade und schaltet den Antrieb ab

Kraftüberwachung in AUF-Richtung 1:

• Für gewichtsausgeglichene Tore, erkennt plötzliche
• Veränderungen des Gewichtsausgleichs
• Selbstlernend, hierdurch keine Auslösung der Kraftüberwachung durch z.B. Veränderung der Federspannung

Automatische Erkennung von ELEKTROMATEN mit Direkt (DU)- oder Frequenzumrichter (FU):

• Einstellung der Abtriebsdrehzahl
• Sanftanlauf und Sanftstopp durch automatische
• Anpassung der Beschleunigungs- und Bremsrampen möglich
• RWA-Steuerung (Rauch-Wärme-Abzug), zum Anschluss an Brandmelde-Anlagen mit Zwangsöffnung der Toranlage
• Einbahn- und Gegenverkehrssteuerung mit einstellbaren Funktionen wie Vorwarnzeit, Grünzeitverlängerung, Räumzeit sowie Vorrang der Ein- oder Ausfahrt
• Speicherkarte 2 durch die Verwendung von SD- oder MMC-Karten lässt sich ein einfaches Software-Update oder eine Umprogrammierung auf Sonder-Software vornehmen

Sonderfunktionen über Zusatzmodule:

• Statusmeldefunktions-Modul (SMF): 5 zusätzliche potentialfreie Relaiskontakte für Positions- und Störmeldungen
• Schleusenfunktions-Modul (SLF): Zum Betrieb zweier TS 981 als Schleuse
• Panikmodul (Erweiterung zum SLF): Unterbrechung der Schleusenfunktion

Ausführung:

• Integriertes Befehlsgerät AUF-STOPP-ZU
• Anschlussmöglichkeit für zwei externe 3-fach-Taster
• Für Direktanschluss oder mit CEE-Stecker und 0,7m Leitung anschlussfertig verdrahtet
• Einstellungen über Drehwahlschalter mit Digitalanzeige
• Steckbare Anschlusstechnik
• Zwei unabhängig programmierbare Relaiskontakte 1, z.B. nutzbar als Meldekontakte UBS 2 -Anschluss mit 5 Steckverbindungen zum einfachen Anschluss von Befehlsgeräten,
• Lichtschranken, Funkempfänger etc.
• Steckbarer Schlaffseil- und Schlupftüranschluss
• Anschlussklemmen für zwei Zugschalter oder 1- bzw. 2-Kanal-Funk, programmierbar

Technische Daten:

• Für alle GfA-ELEKTROMATEN mit digitalem Endschalter DES
• Versorgungsspannung: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE
• Betriebsfrequenz: 50 / 60 Hz
• Steuerspannung: 24V DC
• Spannungsversorgung für externe Geräte: 24V DC (1,0A) / 230V AC (1,6A)
• Zulässiger Temperaturbereich: -10°...+50°C
• Abmessungen B x H x T [mm]: 190 x 300 x 115
• IP65 bei Direktanschluss oder IP54 mit CEE-Stecker
• Berührungsschutz durch Abdeckung der spannungsführenden Teile
• Mit Bohrschablone und Befestigungsmaterial

Lieferumfang:

• 1x GfA Torsteuerung TS 981 mit 230 Volt Zuleitung 3-polig
• Betriebsanleitung
