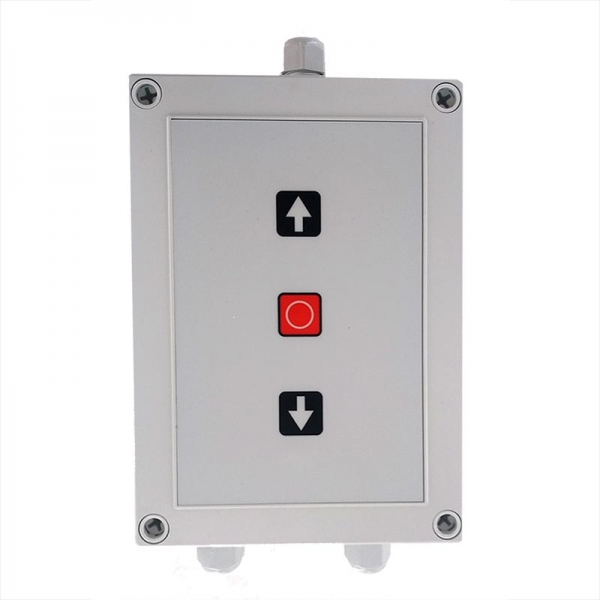

Hauss Motorsteuerung V2NTx 230 V

Als Antrieb können jegliche 400V Drehstrom-Motoren mit Wendeschütz, sowie 230V Rohrmotoren verwendet werden. Alle Signaleingänge arbeiten mit 24V Gleichspannung und sind über Optokoppler galvanisch getrennt.

Funktion:

Mittels der drei im Gehäuse eingebauten Tasten oder einem externen Dreifachtaster wird der Antrieb gezielt in AUF, AB oder STOP Modus geschaltet.
Der externe Taster „AUF/STOP/AB“ und der steckbare Funkempfänger wechseln nach jeder Betätigung ihre Funktion (AUF>STOP>AB>STOP>AUF usw.)
Wird ein AUF oder ein AB-Impuls ausgelöst, wird der Antriebsmotor solange mit Spannung versorgt, bis der entsprechende Endschalter im Motor erreicht wird.
Da der Antrieb nach einem AUF oder einem AB-Impuls in Selbsthaltung läuft, sind Sicherheitseinrichtungen erforderlich.
Als Sicherheitseinrichtungen können eine Durchfahrtlichtschranke und eine Schließkantensicherung angeschlossen werden.Ist eine Sicherheitseinrichtung nicht in Ordnung, kann die Anlage mittels der eingebauten Taster im Totmann-Betrieb bedient werden. Zur Warnung während der AUF/AB Bewegungen kann eine Rot-Ampeln angeschlossen werden. Bei zeitgesteuertem Zulauf blinkt die Ampel zur Vorwarnung. Zur Ansteuerung des Garagenlichtes steht ein potentialfreier Relaiskontakt zur Verfügung, der nach jedem AUF-Befehl schaltet.

Technische Daten:

• Spannungsversorgung 230V 50 Hz
• Leistungsaufnahme max. 6 W
• Schutzart IP 54
• Schaltstrom der Ausgänge max. 4A
• Sicherung 4 A träge
• Größe 200 x 120 x 80mm
• Gewicht 0,5 kg
• Temperatur -10° bis 50°C

Lieferumgang

• Steuerung im IP 54 Kunststoffgehäuse
