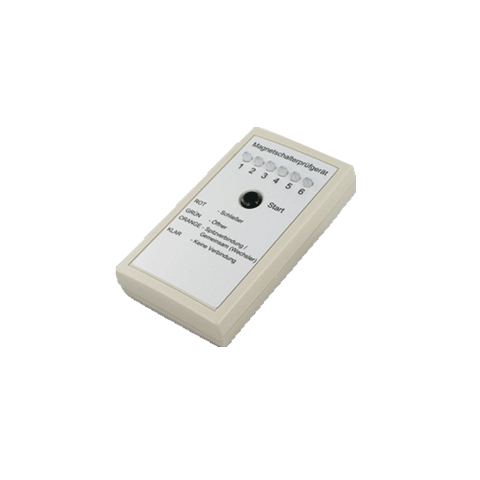

Link Magnetschalterprüfgerät PG MK 6

Das Magnetschalterprüfgerät PG MK 6 von Link wird zur einfachen und schnellen Ermittlung der Adernbelegung des angeschlossenen Magnetschalters und der Funktionsprüfung verwendet. Die Schaltzustände werden dabei optisch sowie akustisch signalisiert. Das Prüfgerät findet seinen Einsatz vorwiegend bei der Montage von neuen Magnetkontakten. Aber auch zur Prüfung von bereits montierten Magnetschaltern kann das Prüfgerät verwendet werden.

• Einfache Funktionskontrolle und Ergebnisdarstellung
• Optische Anzeige der Kabelbelegung

Vorteile:

• Einfache Funktionskontrolle ohne Fachkenntnissse
• Handliche Gehäuseform
• Optische und akustische Ergebnisdarstellung
• Batteriebetrieben
• Automatische Abschaltfunktion
• Für Schließer, Öffner und Wechsler geeignet
• Optische Anzeige der Kabelbelegung
• Prüfung von Magnetschaltern bis max. 6 Adern

Ausstattung:

• Handgehäuse mit Gürtel-Clip
• Batteriebetrieb mit handelsüblicher 9 V-Block Batterie
• Prüfeingänge über steckbares Anschlusskabel: 6 Klemmen
• 3-Farb-LED zur Ergebnisdarstellung: 6
• Zusätzliche akustische Ausgabe
• Ein-Tasten-Bedienung

Hinweis: Der bestimmungsgemäße Einsatz des Magnetschalterprüfgerätes ist es, den über die Kontaktierungseinrichtung angeschlossenen Magnetschalter auf seine Kabelbelegung sowie seine Funktion zu überprüfen. Dabei dürfen an die Kontaktierungseinrichtung nur Magnetschalter angeschlossen werden. Ein anderer Einsatz als vorgegeben ist nicht zulässig!

Technische Daten:

• Spannungsversorgung: Batterie 9 V-Block
• Batterielebensdauer*: mind. 270 Messungen, geringer Standby-Verbrauch
• Messeingänge: 6 Klemmen
• Messungen: Adernbelegung und Funktionstest von Magnetschaltern mit Schließer-, Öffner- und Wechslerkontakten
• Signalisierung: optisch (durch 3-Farben LED) und akustisch (Buzzer)
• Gehäuse: Handgehäuse mit Gürtel-Clip
• Bedienung: Ein-Tasten-Bedienung


* Die Lebensdauer ist maßgeblich von der Umgebungstemperatur abhängig. Die errechneten Werte wurden bei Raumtemperatur (20°C) ermittelt.

Lieferumfang: 1x Link Magnetschalterprüfgerät PG MK 6
