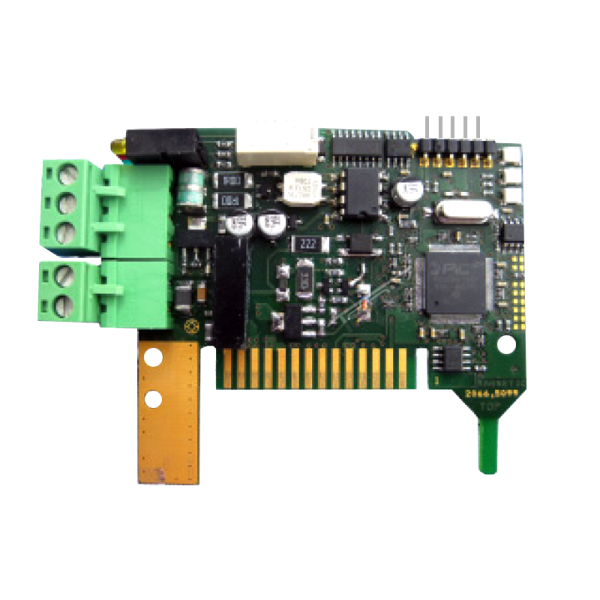

Magnetic Zählmodul Can-Modul

MGC Erweiterungsmodul Zählmodul Can-Modul (ECN01)

Das externe CAN-Modul ermöglicht die einfache Vernetzung von bis zu 32 Schranken über ein CAN-Netzwerk.

Es dient in erster Linie zur Zählung von Fahrzeugen. Hierzu wird ein Netzwerk aufgebaut, über welches die Schranken untereinander die Anzahl der ein– und ausgefahrenen Fahrzeuge austauschen. Zählerstände aller angeschlossenen Schranken und steuert auch die Ausgänge zur Belegtmeldung. Es stehen verschiedene Zählvarianten zur Verfügung, die bequem über Menüs konfiguriert werden können:

• Einrichtungsbetrieb
• Zweirichtungsbetrieb
• Selektive Zählung
• 1 oder 2 Zonen
• Hysterese

Die Fahrzeugzähler können ebenfalls über ein Menü eingestellt und korrigiert werden. Über einen Eingang am Steuergerät MGC Pro ist es möglich, die Zählerstände auf den eingestellten Anfangswert zurückzusetzen. Das CAN-Modul kann auch dazu verwendet werden, bis zu 32 Schranken über einen Computer mit CAN-Interface anzusteuern und Statusmeldungen abzufragen. Die Zählfunktion kann für diesen Fall ausgeschaltet werden, es ist jedoch nicht zwingend notwendig, d.h. die Zählung kann parallel zur Ansteuerung der Schranken weiterlaufen.

Technische Daten:

• Stromaufnahme: 50 mA
• Max. Leitungslänge: 1000 m
• Schnittstellentyp: CAN
• Terminierung: Per Menü
• Kabeltyp: 1 x 2 Twisted-Pair, geschirmt, 0,75 mm²
• Steckertyp: Steckbare Schraub-klemmen, max. 2,5 mm²
• Anzahl vernetzbare Module: 32
• Digitaler Ausgang 24V: 1
• Kompatibel mit Schrankenmodelle: Magnetic.Access Pro und Select Modelle, Magnetic.Parking Pro und Select Modelle und Magnetic.Toll

Lieferumfang:

• 1x Magnetic Zählmodul Can-Modul
• 1x Betriebsanleitung
