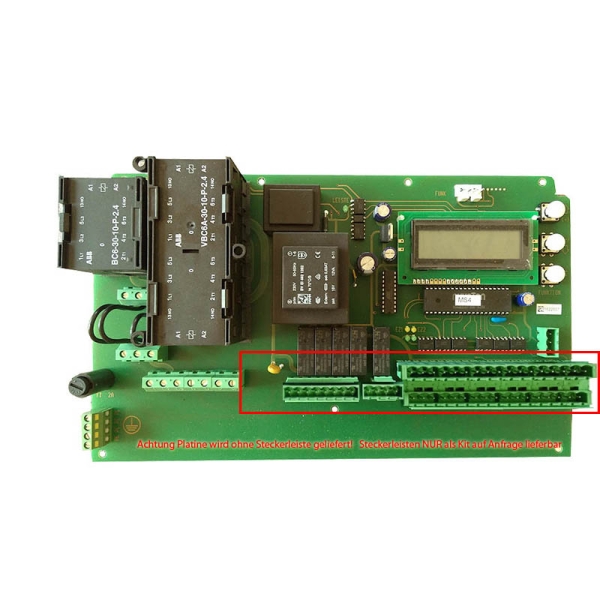

MFZ Ersatzplatine MS 4 NES für Rolltorsteuerung

Die Steuerung MS4 ist für den automatischen Betrieb von Toranlagen konzipiert. Kernstück der Steuerung ist ein Mikroprozessor, der Ihnen viele Bedien- und Anschlussmöglichkeiten bietet. Der Prozessor steuert sämtliche Abläufe und bestimmt alle Laufzeiten. Durch Parametereinstellungen ist es möglich, die Steuerung an die unterschiedlichsten Anforderungen anzupassen. Alle Betriebsparameter können in einem Eingabemenü in Klartext eingestellt werden. Der Zustand der Anlage wird über ein LCD-Display angezeigt. Im Störungsfall oder bei Einrichtarbeiten kann der Antrieb im Totmann-Hand Betrieb mit den Leiterplattentasten AUF / AB verfahren werden. Alle Signaleingänge arbeiten mit 24V Gleichspannung. Zur Versorgung externer Komponenten wie Lichtschranken ist ein 24V Netzteil integriert. Die Ausgänge sind über Relais galvanisch getrennt ausgeführt. Sämtliche elektrischen Anschlüsse sind nach beigefügtem Anschlussbild von einer ausgebildeten Elektro-Fachkraft auszuführen. Dabei sind die allgemein gültigen Vorschriften der VDE unbedingt zu beachten. Sämtliche Arbeiten sind im spannungslosen Zustand auszuführen. Die Versorgungsspannung ist bauseits mit max. 10 A abzusichem.

Technische Daten:

• Stecksockel für Zweikanal Funkempfänger
• Stecksockel für Wochenzeitschaltuhr REX2000
• Programmwahl und Zeiteinstellung über LCD-Display/Tastatur
• Diagnose und Störungsanzeige über LCD-Display
• Test der Einzugsicherung und der Schaltleistenauswertung
• Anschlussklemmen steckbar
• Funktion der Relais
  - Gegenverkehrsregelung
  - Einbahnverkehrsregelung
  - Lichtansteuerung

Lieferumfang:

• eine Ersatz- Platine MS4 mit Anleitung Achtung!!!  Platine wird ohne Steckerleiste geliefert!
• Steckerleisten NUR als Kit auf Anfrage lieferbar!
