Optosensor Low-Power-Signal OSE

  • deutlich höhere Torbreitenüberwachung möglich
  • Selbstest beim Einschalten der Schließkante
Menge Stückpreis
bis 2 76,00 € *
ab 3 73,00 € *
ab 5 70,00 € *
ab 7 68,00 € *
ab 10 67,00 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 1-3 Werktage

  • 38543
Die LOW-POWER-SIGNAL stellt sich durch sein patentiertes Erkennungsverfahren, automatisch auf... mehr
"Optosensor Low-Power-Signal OSE"

Die LOW-POWER-SIGNAL stellt sich durch sein patentiertes Erkennungsverfahren, automatisch auf den Betrieb mit Funkmodul oder Spiralkabel ein. Mit einer innovativen Optik werden große Torbreiten erreicht. Ferner setzt sie neue Maßstäbe bei der Unempfindlichkeit gegen Durchbiegung, z. B. bei Windlast.

Diagnosesystem mit optischer Anzeige:
Die Schließkantensicherung LOW-POWER-SIGNAL testet beim Einschalten die Schließkante auf ihre optischen Eigenschaften. Diese ergeben sich aus der Qualität der Gummimischung, Torbreite, Durchbiegung, Verschmutzung u.s.w.. Das Messergebnis wird mit einem Blink-Code im Bereich von 1...3 Impulsen angezeigt. 1 Impuls ist der bestmögliche Wert, 3 Impulse der Schlecht möglichste.

LED-Anzeige für Schaltzustand:
Während des Betriebes wird das Auslösen der Schließkante durch das Aufleuchten der gelben Anzeige-LED signalisiert.

Größere Torbreiten möglich:
Die LOW-POWER-SIGNAL wurde mit einem neuen optischen System entwickelt, welches deutlich höhere Torbreiten ermöglicht.

Unempfindlicher gegen Windlast und Durchbiegung:
Die LOW-POWER-SIGNAL zeigt aufgrund der Optik und dem neuen Regelverfahren ein deutlich verbessertes Schaltverhalten bei Querdurchbiegungen.

Hohe EMV-Störfestigkeit:
Die LOW-POWER-SIGNAL hat eine sehr hohe EMV-Störfestigkeit. Damit wird den Anforderungen bei FU-Steuerungen oder den statischen Entladungen durch PVC-Behänge Rechnung getragen.

Absolut verpolsicher und dauerkurzschlussfest:
Die Elektronik der LOW-POWER-SIGNAL verzeiht dem Monteur auch eine falsche Verdrahtung. An Betriebsspannung praktisch unzerstörbar.

Geregelte Sendeleistung:
Die neue Sendestromregelung ermöglicht annähernd gleiche Schließkräfte bei unterschiedlichen Torbreiten.

Kompatibel zu allen gängigen Schließkantensystemen:
Die LOW-POWER-SIGNAL ist selbstverständlich kompatibel und problemlos an alle gängigen Steuerungen und Sicherheitsauswerter anschließbar.

Immer nach dem Anlegen der Betriebsspannung:
1 Blink-Impulse = optimale Bedingungen
2 Blink-Impulse = gute Bedingungen
3 Blink-Impulse = Betriebsgrenze erreicht

  • universelle Schließkantensicherung
  • Funkmodul/Spiralkabel geeignet
  • selbständige Betriebsarterkennung Kabel/Batterie
  • extrem geringe Energieaufnahme
  • integriertes Diagnosesystem mit optischer Anzeige
  • LED-Anzeige für Schaltzustand
  • größere Torbreiten möglich
  • unempfindlicher gegen Windlast und Durchbiegung
  • hohe EMV-Störfestigkeit
  • verpolsicher und kurzschlussfest
  • geregelte Sendeleistung
  • OSE-Signal
  • kompatibel zu allen gängigen Steuerungen
  • hohe Schutzart IP67, voll vergossen



Applikation

Die LOW-POWER-SIGNAL ist eine Schließkantensicherung der 3. Generation. Die jahrelangen Erfahrungen mit optischen Schließkantensicherungen und die Anforderungen des Marktes wurden in diesem Produkt durch Witt Sensoric innovativ umgesetzt.

Diagnose-Anzeige
Immer nach dem Anlegen der Betriebsspannung werden die Komponenten geprüft. Diese ergeben sich aus der Qualität der Gummimischung, Torbreite, Durchbiegung, Verschmutzung usw.. Das Messergebnis wird mit einem Blink-Code im Bereich von 1 bis 3 Impulsen angezeigt.

schliesskante_1_blinker_LOW_POWER_SIGNALoeX2lIpoq7TMr

1 LED-Blinker = optimale Bedingungen

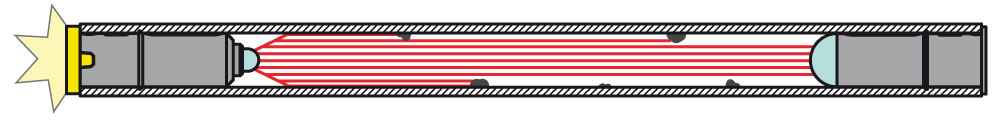

schliesskante_2_blinker_LOW_POWER_SIGNALrDPZTF3Vc6o4h

2 LED-Blinker = gute Bedingungen

schliesskante_3_blinker_LOW_POWER_SIGNALhnZyY8HxBiq6Q

3 LED-Blinker = Betriebsreserve erreicht

Bei 3-maligem Blinken ist die Betriebsgrenze erreicht. Das Gummiprofil sollte auf Beschädigungen und der Lichtkanal auf Verschmutzungen kontrolliert werden. Zum Wiederholen der Diagnose ist die Betriebsspannung der Schließkantensicherung kurzzeitig zu unterbrechen.

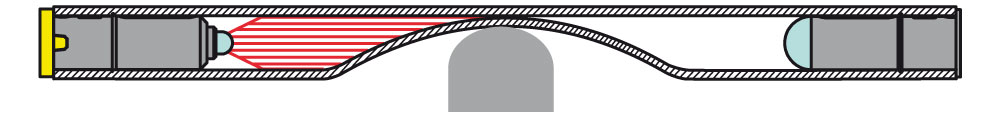

Schaltzustand
Die LOW-POWER-SIGNAL geht nach der Diagnose in den Betriebsmodus über. Bei Unterbrechung der Lichtstrecke leuchtet die gelbe LED.

schliesskante_ausloesen_LOW_POWER_SIGNALNtcsZVem3J4Db

schliesskante_ausloesen_im_profil_LOW_POWER_SIGNAL


Servicefreundlich
Mit der Diagnose-Anzeige ist es dem Monteur erstmalig möglich, die Schließkantensicherung und das Gummiprofil auf  Betriebssicherheit zu beurteilen. Das Anzeigen des Schaltzustandes erleichtert im Bedarfsfall die Fehlersuche erheblich.

Optisches System
Das neue optische System ermöglicht deutlich höhere Torbreiten und ein verbessertes Schaltverhalten bei Querdurchbiegungen.

schliesskante_durchbiegung_windlast_LOW_POWER_SIGNALOnGKQvUGi0PEu

schliesskante_optisches_system_LOW_POWER_SIGNALS9bN88tj7rjSz

Universell einsetzbar
Die LOW-POWER-SIGNAL stellt sich durch das patentierte "duo-switch" Erkennungsverfahren auf den Spiralkabel- oder  Batteriebetrieb ein. Dies geschieht automatisch durch Erfassen der angelegten Betriebsspannung. Das Ergebnis sind optimale Eigenschaften für die jeweiligen Einsatzbedingungen.

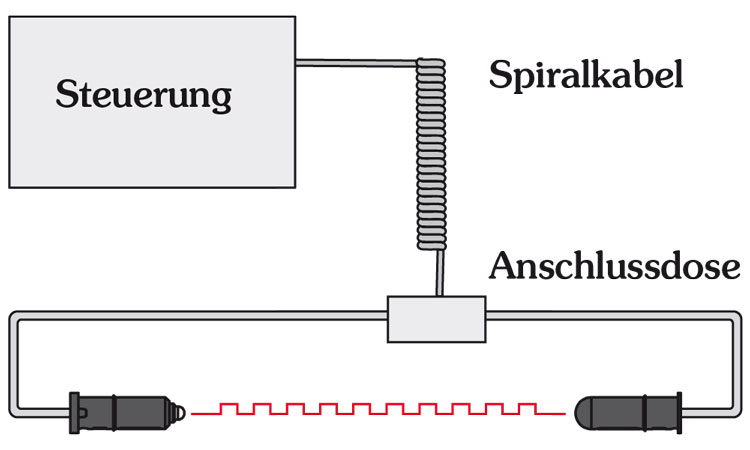

schliesskante_LOW_POWER_SIGNAL_spiralkabeleQqVG0PHtI3OC

Bei einem direktem Anschluss an die Steuerung, mittels Spiralkabel, arbeitet die LOW-POWER-SIGNAL wie eine Standard-Schließkantensicherung. Sie kann an alle gängigen Steuerungen mit OSE-Eingang direkt angeschlossen werden.

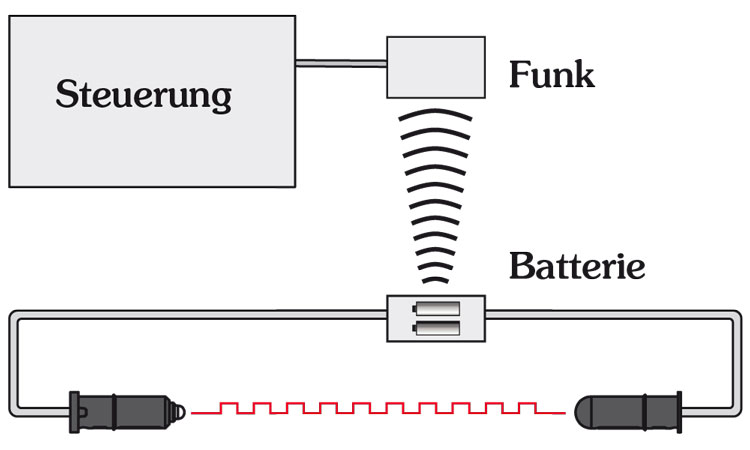

schliesskante_LOW_POWER_SIGNAL_funkfJLdNZSVkvuln


Bei batteriebetriebenen Übertragungssystem stellt sich der Low-Power-Modus selbstständig ein. Die Stromaufnahme wird für eine lange Batterielebensdauer erheblich gesenkt.

Technische Daten:

  • Interface: OSE mit Dreidrahtschnittstelle
  • Technologie: Optische Schaltleiste mit Status-LED
  • Versorgungsspannung: 4 - 28 V DC
  • Sicherheitskenngrößen: Cat. 3 PL d (EN ISO 13849-1)
  • MTTFd: 100 Jahre
  • DCav: 90%
  • PFHd: 4.6*10^-8 / h
  • Maximale Einsatzdauer: 20 Jahre
  • Gehäuseabmessungen B x H x T: 37 x 11 mm (1.46 x 0.43")
  • Betriebstemperatur: -20 °C bis +75 °C
  • Schutzart: IP68
  • Kabelart: PVC / PVC, verzinnte Enden
  • Sensorversion: V6 (Geeignet für Batteriesysteme)
  • Durchmesser: 11 mm (0.43 ")
  • Gewicht: 0,11 kg
  • Reichweite    0,5 m - 10 m
  • Verguß: Polyurethan (Sender:Grau, Empfänger: Schwarz)
  • Gehäusematerial: Polyethylen

Lieferumfang:

  • 1x Sender
  • 1x Empfänger
