Schöfmann Wendeschützsteuerung EWS1

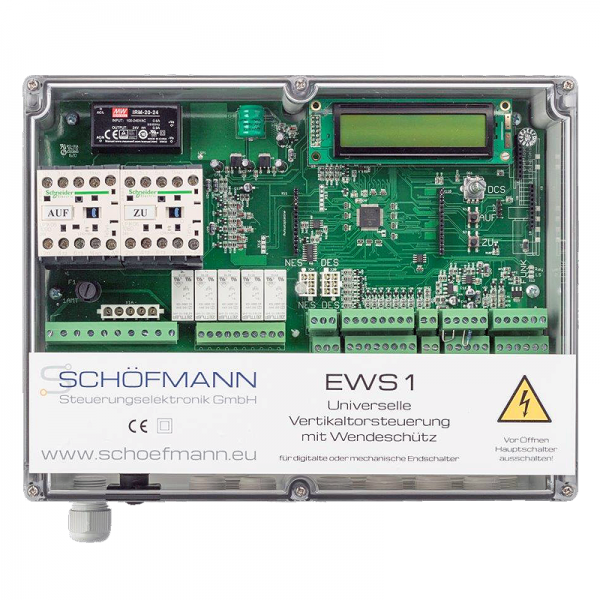

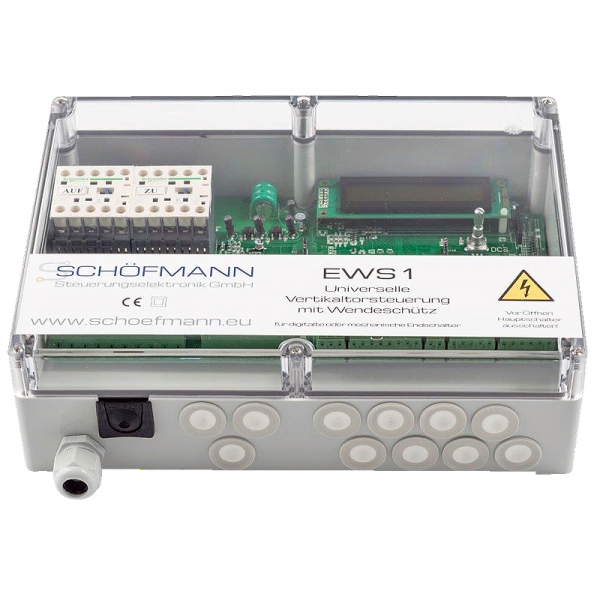

Die Torsteuerung EWS1 ist für Antriebe an vertikalen Toranlagen konzipiert. Sie ist separat zu montieren und mit dem Antrieb zu verkabeln. Sie besteht aus einer Grundplatine mit integriertem Wendeschütz, welche mit Steckmodulen nachgerüstet werden kann und wird in einem Kunststoffgehäuse mit transparentem Deckel verbaut. Die EWS1 ist für Netzspannung 230V und Drehstrommotoren 3x400V geeignet. Durch eine Phasenkontrolle von U/V/W während der Fahrt und bei Stillstand wird das korrekte Schalten der Schütze überwacht. Bei der Programmierung muss die Einstellung der Phasenkontrolle für 1-phasige oder 3-phasige Motoren vorgenommen werden. Alternativ kann die Phasenüberwachung hier auch deaktiviert werden.

Die Steuerung verfügt über ein LCD Textdisplay (2 Zeilen je 20 Zeichen). Es dient zur Programmierung, Statusinformation und zur Anzeige von Fehlerzuständen. Ein Drehcodierschalter (DCS) und das Textdisplay ermöglichen die einfache, geführte Programmierung (Parametrierung) der Steuerung. Nach dem Einschalten kann die Initialisierung unter Umständen bis zu 30 Sekunden in Anspruch nehmen.

Universaltorsteuerung mit integriertem Wendeschütz:

• Geeignet für Motorleistungen bis 2,2 kW
• Versorgungsspannung 3x400V/N/PE - 1x230V/N/PE
• Steuerspannung 24V DC Befehlsgeber

Steckplatz für:

• Funk- Empfänger
• Funk- Schaltleiste
• Schleifendetektor
• Endlagen- und Störmeldeausgänge

Funktionen:

• Betrieb in Selbsthaltung, im Fehlerfall in Totmann
• Impulsbetrieb AUF/STOP/ZU
• Klartextdisplay mit Dreh- Drucktasterbedienung
• Automatische Schließung, Offenzeit und Räumzeit einstellbar
• Teilöffnungsmöglichkeit
• Gegenverkehrsregelung mit getrennten Grünzeiten
• Auswertung Einzugssicherungen integriert
• Automatische Erkennung der verwendeten Endschaltereinheit
• Automatische Erkennung der verwendeten Schließkantensicherung

Technische Daten:

• Montage: waagerecht, vibrationsfrei
• Spannungsversorgung Steuerung L1: 230V AC mit N
• Absicherung bauseits: 10A träge
• Leistungsaufnahme betriebsbereit: 80mA ohne externe Verbraucher und Steckkarten
• Fremdversorgung 1: 230V AC, 1A über L1 und N
• Fremdversorgung 2: 24V DC, 200mA
• Ampelkontakte: 230V AC, 40W stoßfeste Glühlampen oder LED
• Abmessungen Gehäuse: 230x300x85mm (BxHxT)

Lieferumfang:

• 1x Schöfmann Steuerung EWS1
• 1x Betriebsanleitung
