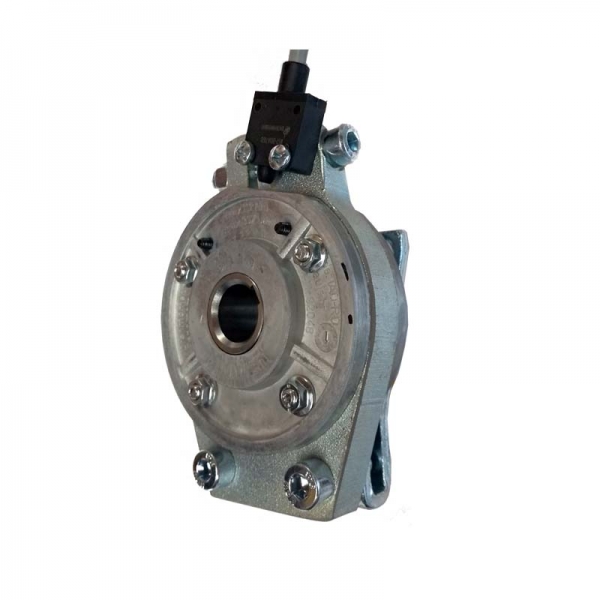

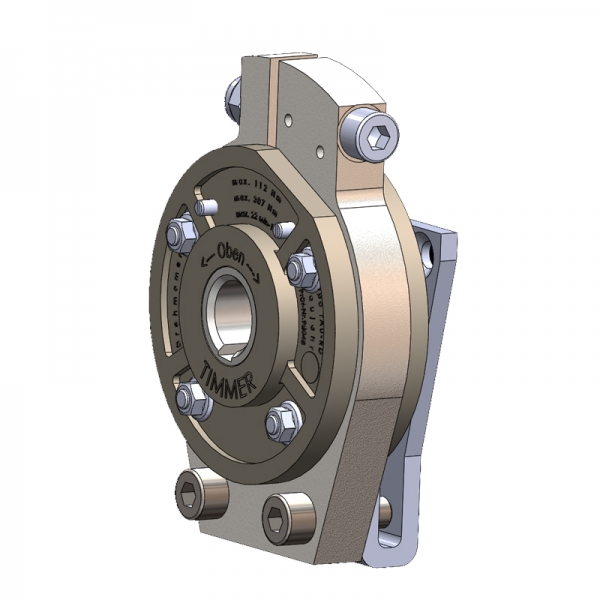

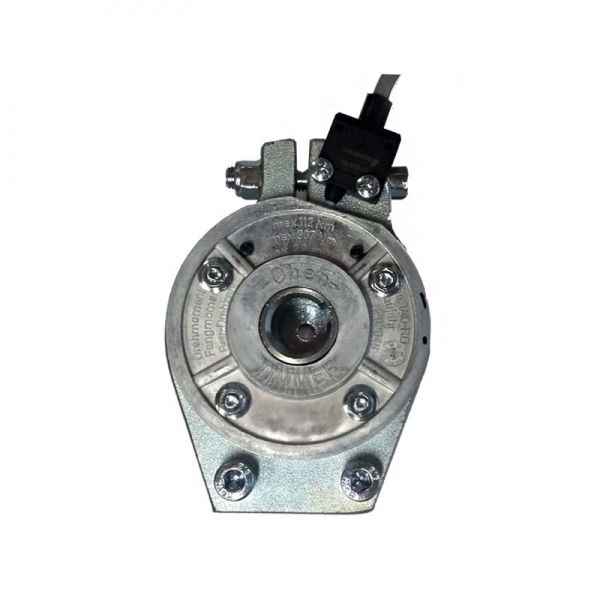

Timmer Abrollsicherung TA-0-RD Bohrung 18mm mit Schalter

Die Fangvorrichtung oder Abrollsicherung ist eine mechanische Sicherheitsvorrichtung zur Sicherung von Garagenrolltore und Rollladenpanzer. Die Abrollsicherung verhindert bei einem Defekt das der Panzer ungebremst abrollt oder herunterfällt. Beim Überschreiten der normalen Betriebsdrehzahl bremst die Abrollsicherung automatisch die Drehung der Welle bzw. wird komplett blockiert. Gleichzeitig erfolgt durch den eingebauten Sicherheitsschalter die Unterbrechung der Spannungsversorgung des Antriebsmotors. Die Abrollsicherung wird anstelle des Wellenlagers montiert und dient somit gleichzeitig als Lager für die Aufnahme des Wellenbolzens.

Bei der Auswahl der Abrollsicherung ist dabei zu beachten, dass das Drehmoment des zu installierenden Motors kleiner ist, als das max. zulässige Drehmoment der Abrollsicherung.

Montage Varianten:

• Montage als Stehlager
• Montage mit Einschweißwelle und Einschweißring
• Montage in Blendkappensystem

Technische Daten:

• Max. Drehmoment: 112 Nm
• Max. Fangmoment: 307 Nm
• Max. Betriebsdrehzahl: 22 min -1
• Anzugsmoment d. Spannschraube: 10 Nm
• Prüf-Nr.: TorFV 5/070
• ABE Prüf-Nr. (alt) : 92048
• Schalter 110
• Bohrung: 18 mm
• Gewicht: 1,7 Kg

Lieferumfang:

• 1x Abrollsicherung TA-0-RD mit Schalter und montiertem Anschlusskabel mit ca. 50-60cm Länge
